Como Superar os Desafios do Corte de Aço Carbono Espesso?

Máquina de Corte Híbrido Laser-Chama LFC: Soluções Tecnológicas e Principais Vantagens

Por Que o Corte de Aço Carbono Espesso Está Se Tornando Mais Desafiador?

À medida que os fabricantes avançam em direção a estruturas maiores e componentes mais pesados, o processamento de aço carbono espesso tornou-se um desafio importante em diversos setores, incluindo construção naval, máquinas de construção e equipamentos de energia.

Os métodos tradicionais de corte de chapas espessas incluem principalmente corte por chama, corte a plasma e corte a laser de alta potência. No entanto, na produção real, cada processo ainda apresenta algumas limitações:

Corte por Chama

O corte por chama oferece forte capacidade de penetração para chapas espessas, mas possui baixa velocidade de corte, grande zona afetada pelo calor, facilidade de ocorrência de oxidação e escória, além de limitações na qualidade da seção cortada e na precisão.

Corte a Plasma

O corte a plasma apresenta uma eficiência relativamente alta, porém, durante o processamento de chapas espessas, surgem frequentemente problemas como grande largura de corte, superfícies de corte ásperas e grande quantidade de fumaça e impacto ambiental.

Corte Tradicional a Laser de Alta Potência

O corte a laser de alta potência oferece vantagens claras para chapas finas e médias, mas ao lidar com aço carbono ultrafino com espessura superior a 100 mm, ainda existem desafios relacionados ao custo de corte, eficiência de perfuração e estabilidade do processo.

Portanto, alcançar uma solução capaz de cortar chapas espessas, melhorar a eficiência do corte, manter a precisão e controlar os custos de processamento tornou-se uma prioridade para fabricantes que buscam aprimorar sua capacidade produtiva.

O Que é uma Máquina de Corte Híbrido Laser-Chama?

Uma máquina de corte híbrido laser-chama é uma solução avançada para processamento de chapas espessas que combina a tecnologia de corte a laser de fibra com a tecnologia de corte por chama.

A Máquina de Corte Híbrido Laser-Chama da Série LFC da Han’s Laser integra a alta densidade de energia do corte a laser com a forte capacidade de penetração do corte por chama, oferecendo excelente desempenho para processamento de metais pesados.

Ela pode substituir efetivamente os processos tradicionais de corte a plasma e chama, aumentando a eficiência de produção, melhorando a qualidade do corte e reduzindo o impacto ambiental causado por fumaça e escória.

Configurações Principais

Base com guia linear + estrutura de grande seção:
Garante rigidez sob cargas elevadas e evita vibrações da máquina durante o corte de chapas espessas.

Sistema CNC Rexroth altamente personalizado:
Integra uma biblioteca de parâmetros de processo de corte composto e suporta foco automático e ajuste dinâmico da pressão do gás.

Cabeçote de corte composto e sensores exclusivos da Han’s Laser:
Possui sistemas de múltiplos sensores integrados que monitoram em tempo real a temperatura da lente, a posição focal e a pressão do gás, garantindo operação estável de longo prazo.

Plataforma modular de corte:
Possui alta capacidade de carga, adequada para ambientes de trabalho que envolvem carregamento e descarregamento frequente de chapas de aço pesadas.

Quais são as vantagens do corte híbrido Laser-Chama LFC em comparação com os processos tradicionais?

1. Maior capacidade de processamento de chapas espessas — Cobrindo desde chapas finas até ultrafinas

Os métodos tradicionais de corte geralmente exigem máquinas diferentes para diferentes faixas de espessura. O corte a laser é preferido para chapas finas devido à sua alta precisão, enquanto o corte por chama ou plasma é normalmente utilizado para chapas espessas devido à melhor capacidade de penetração.

Em vez de depender de um único método de corte, a Série LFC utiliza a tecnologia de corte por chama assistida por laser para equilibrar o desempenho de penetração e a precisão do corte em aplicações com aço carbono espesso.

Ela permite o processamento completo desde chapas finas de 0,6 mm até chapas de aço carbono ultrafinas com mais de 200 mm.

Especialmente para chapas de aço carbono de 100 mm de espessura, que são difíceis de processar de forma estável pelos métodos tradicionais, a LFC permite uma produção contínua e confiável.

Também suporta corte de furos de alta precisão. O diâmetro mínimo do furo pode atingir 0,4 vezes a espessura da chapa, atendendo aos requisitos de estruturas complexas de chapas espessas e componentes de precisão.

2. Maior eficiência no corte de chapas espessas e menores custos de processamento

Durante o corte tradicional por chama de chapas espessas, os fabricantes frequentemente enfrentam vários desafios:

• Longo tempo de perfuração

• Velocidade de corte limitada

• Grande carga de trabalho de pós-processamento

Por outro lado, o processamento exclusivamente a laser de chapas ultrafinas pode aumentar o investimento em equipamentos e os custos operacionais.

A Série LFC utiliza um método de corte híbrido que melhora efetivamente a eficiência de processamento para chapas de aço carbono com 40 mm ou mais de espessura.

Dados reais de testes mostram que o tempo de perfuração para chapas de 50–100 mm de espessura é de apenas 5–15 segundos, reduzindo significativamente as horas de trabalho auxiliares.

Sob condições de potência equivalente (por exemplo, 12 kW e 20 kW), a Série LFC supera soluções de corte a laser puro com a mesma potência em capacidade de corte, eficiência e qualidade da superfície cortada para aço carbono de média e alta espessura.

3. Qualidade superior de corte e redução do pós-processamento

Durante o corte de chapas espessas, o corte tradicional por chama pode causar:

• Grande inclinação do corte

• Grande largura do rasgo de corte

• Oxidação e escória na parte inferior do corte

• Alta rugosidade superficial

A Série LFC utiliza tecnologia de processamento assistido por laser para otimizar o processo de corte e melhorar a estabilidade durante o corte de chapas espessas.

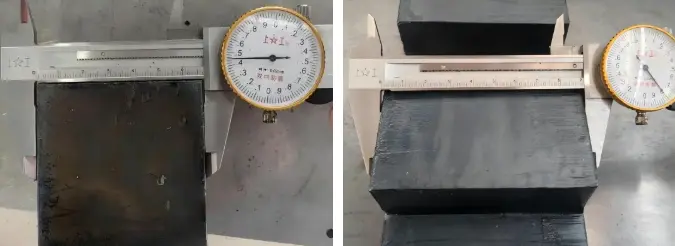

Dados reais de testes:

• Aço carbono de 40 mm: inclinação em ambos os lados ≤ 0,2 mm

• Aço carbono de 90 mm: inclinação em ambos os lados ≤ 0,2 mm

• Aço carbono de 120 mm: inclinação em um lado ≤ 0,2 mm

Isso reduz significativamente operações secundárias como retificação e acabamento de bordas, melhorando a consistência das peças e a eficiência da produção.

4. Uma máquina substitui vários processos de corte

As linhas de produção tradicionais geralmente precisam de diferentes máquinas para processar diferentes espessuras de chapas.

A Série LFC suporta três modos de corte, permitindo uma mudança flexível de acordo com os requisitos de produção.

Modo de corte

Com três modos de corte integrados, uma máquina LFC pode atender a uma ampla variedade de requisitos de produção, ajudando a reduzir o investimento em equipamentos e o espaço necessário na fábrica.

5. Corte integrado de chanfros para maior eficiência na soldagem

O processamento tradicional de chapas espessas normalmente exige várias etapas:

Corte → Usinagem de chanfro → Acabamento → Soldagem

A Série LFC suporta corte de chanfros, formando vários tipos comuns de chanfro — incluindo A, V, X, Y e K — em uma única operação.

Os chanfros dos tipos Y e K podem alcançar profundidade uniforme da raiz, simplificando o processo tradicional de várias etapas (envolvendo corte, fresagem e outras operações) em uma única operação.

Principais benefícios incluem:

Menos operações secundárias após o corte, menor tempo de preparação antes da soldagem e resultados mais consistentes na produção em massa.

6. Estrutura de alta rigidez para processamento contínuo de cargas pesadas

O corte de chapas espessas exige não apenas alta capacidade de corte, mas também estabilidade de longo prazo da máquina.

A Série LFC adota:

• Base de guia linear de grande seção e alta rigidez

• Viga de alumínio extrudado de alta resistência

• Estrutura de conexão adaptativa

• Plataforma modular de corte para cargas pesadas

Com alta capacidade de carga e excelente resistência estrutural, esses recursos garantem a precisão de movimento do equipamento durante cortes em alta velocidade e operações sob carga elevada, além de proporcionar estabilidade de longo prazo em condições de trabalho com grande área de processamento.

Aplicações típicas e soluções para diferentes setores

Construção naval:
Utilizada para usinar componentes estruturais de cascos de navios, atendendo aos requisitos de precisão e qualidade de montagem no corte de chapas médias e espessas.

Geração de energia eólica:
Adequada para processar peças de chapas espessas, como flanges de torres eólicas, que exigem produção em massa estável e de longo prazo.

Máquinas de construção:
Componentes estruturais como braços de escavadeiras e peças complexas, que frequentemente envolvem furos irregulares e chanfros.

Máquinas para mineração de carvão:
Componentes pesados como suportes hidráulicos, que envolvem grande volume de corte de chapas ultrafinas e possuem alta sensibilidade aos custos.

Perguntas Frequentes (FAQ)

Q1: Qual é a diferença entre o corte híbrido laser-chama e o corte a laser puro de alta potência?

A: O corte a laser puro funciona bem em muitas aplicações, especialmente para chapas finas e médias.

No entanto, quando a espessura da chapa aumenta, os fabricantes precisam considerar o tempo de perfuração, o custo operacional e a estabilidade do processo.

Q2: Qual espessura de aço carbono a máquina de corte híbrido laser-chama LFC consegue cortar?

A: A Série LFC pode processar aço carbono desde chapas finas de 0,6 mm até chapas ultrafinas com espessura superior a 200 mm.

Ela também pode realizar uma produção contínua e estável para chapas espessas de alta dificuldade, como aço carbono de 100 mm de espessura.

Q3: Comparado ao corte a plasma tradicional, quais melhorias ambientais esse método oferece?

A: A fumaça gerada pelo corte é reduzida (devido à energia concentrada e à menor geração de escória), e a máquina é equipada com dutos de extração de poeira e sistema de filtragem para minimizar as emissões.

Q4: Quais são as vantagens do corte híbrido laser-chama em comparação com o corte tradicional por chama?

A: Em comparação com o corte tradicional por chama, o corte híbrido laser-chama oferece:

• Melhor qualidade da superfície de corte

• Menor inclinação do corte

• Menos oxidação e escória

• Menor necessidade de processamento posterior

Q5: Por que a função de corte de chanfros é necessária para o corte de chapas espessas?

A: O corte de chanfro em uma única etapa reduz os processos posteriores e melhora a eficiência da soldagem e montagem, sendo especialmente adequado para grandes estruturas de aço e fabricação de equipamentos pesados.
