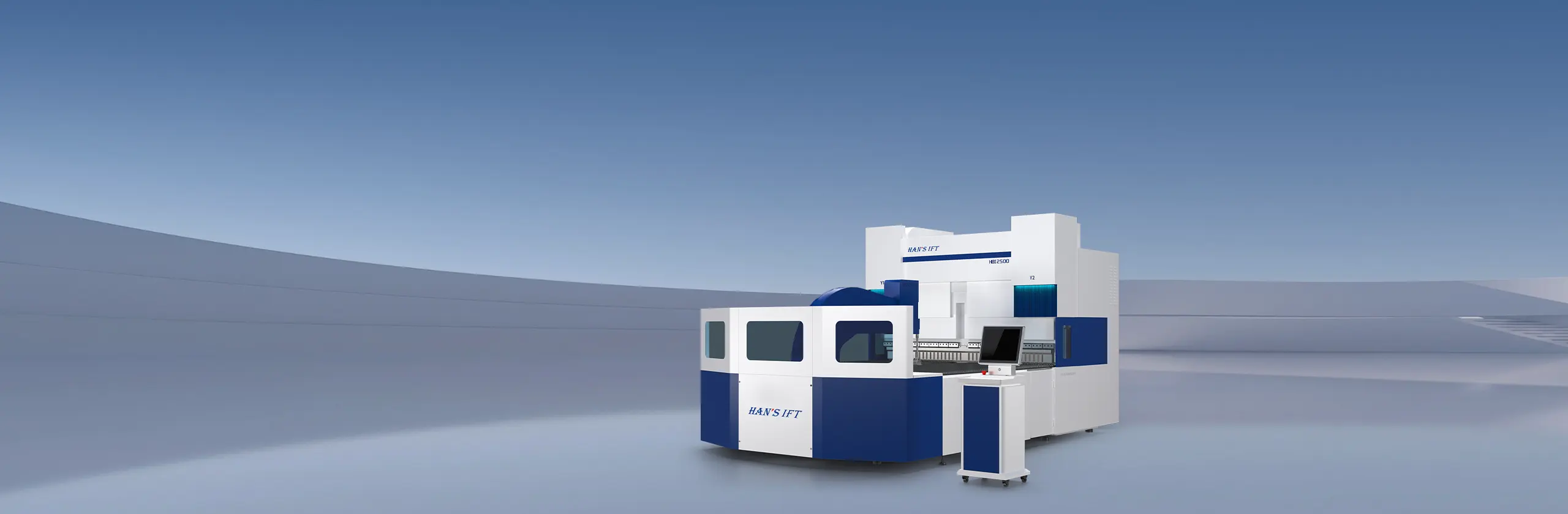

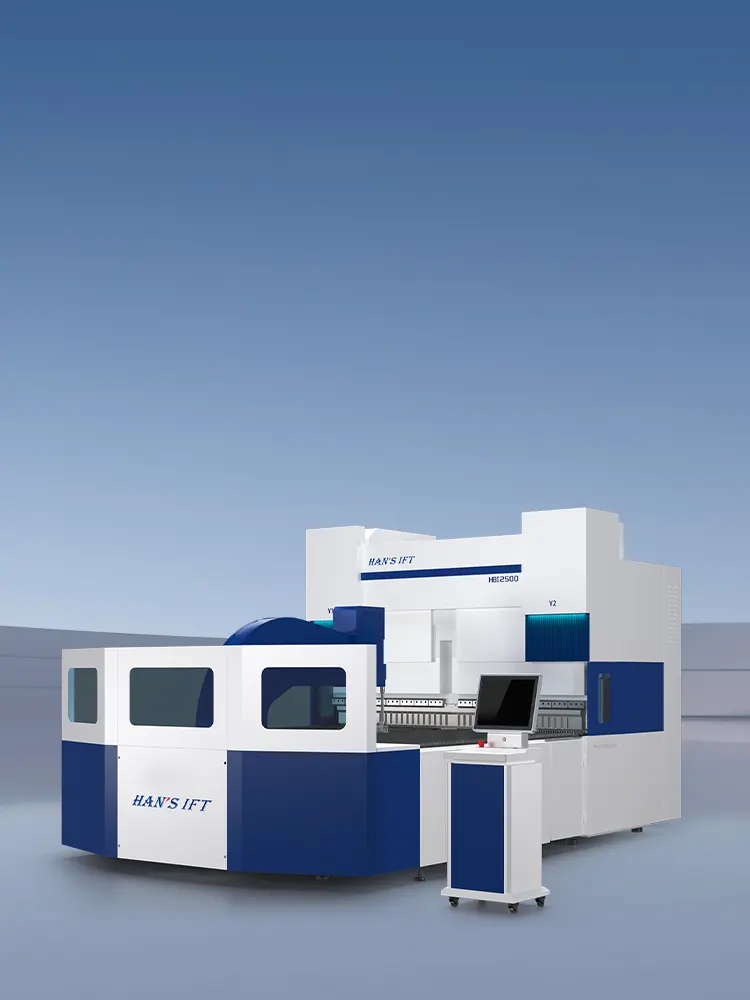

HBI Series
Centro de Dobra Multifacetado Posicionamento único para dobra em múltiplas arestas e múltiplas passagens, com ciclo de corte mais rápido; Alimentação e dobra automáticas para reduzir custos com mão de obra.
HBI Series Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
É amplamente utilizado nas indústrias de gabinetes e chassis, utensílios de cozinha, fachadas cortina, portas, elevadores, eletrodomésticos e móveis para a conformação em alta velocidade de peças complexas de chapa metálica.

Posicionamento automático CNC

O movimento sincronizado em múltiplos eixos permite a dobra em múltiplas arestas e em múltiplas passagens numa única configuração, reduzindo drasticamente o tempo de ciclo e aumentando a eficiência em duas a três vezes em comparação com as prensas dobradeiras CNC convencionais.



Sistemas integrados de alimentação e flexão minimizam a intervenção manual, reduzem a intensidade do trabalho e diminuem os custos de mão de obra.

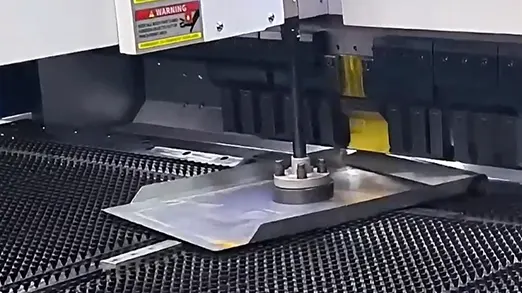

Ferramentas versáteis

Uma única matriz executa processos de conformação complexos, incluindo aplainamento, curvatura em arco, curvatura reversa e flangeamento, eliminando a necessidade de ferramentas personalizadas. Combinada com uma ampla gama de possibilidades de processamento, oferece adaptabilidade flexível a uma grande variedade de pedidos.



O alinhamento automático da chapa, aliado à fixação sem rugas, garante precisão dimensional consistente e qualidade uniforme das peças, permitindo a produção em grande volume de produtos de alta qualidade.

Amostra

Deslocamento efetivo no eixo X

Deslocamento efetivo no eixo Y

Diâmetro da placa de apoio tipo C

Distância mínima (eixo C até a ponta da ferramenta)

Largura máxima de curvatura

Altura máxima de flexão (todos os lados)

Tamanho máximo da folha desdobrada

Capacidade de flexão (espessura)

Precisão de dobra

120mm

200mm

100mm

150mm

1500mm

170mm

1500 x 1500mm

Steel: 1.5mm Stainless Steel: 1.0 mm Aluminum: 2.0 mm

0-180°

120mm

200mm

100mm

150mm

2000mm

170mm

1500 x 2000mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°

120mm

305mm

100mm

150mm

2500mm

170mm

2500 x 1250mm

Steel: 2.0mm Stainless Steel: 1.5 mm Aluminum: 3.0 mm

0-180°
