Série HF Expert
Automação de processo completo ⁄ Alta eficiência ⁄ Economia de mão de obra ⁄ Controle conveniente
Série HF Expert Facultativo Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

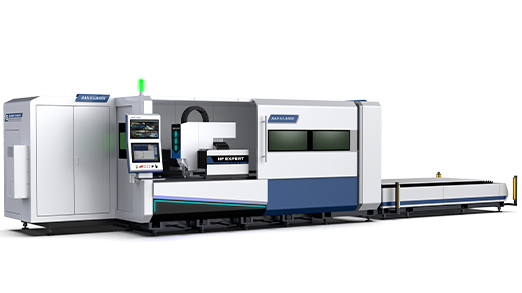

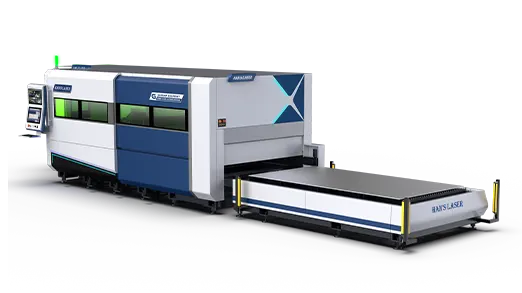

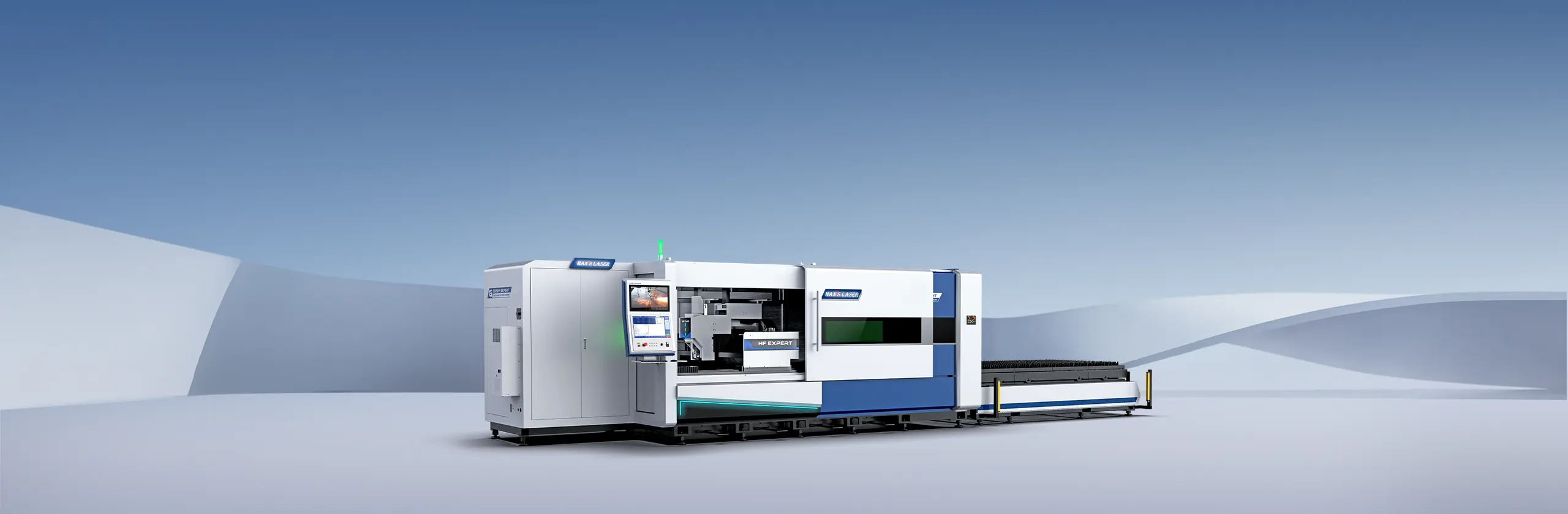

Máquina de corte a laser de alta produtividade com benefícios econômicos ideais

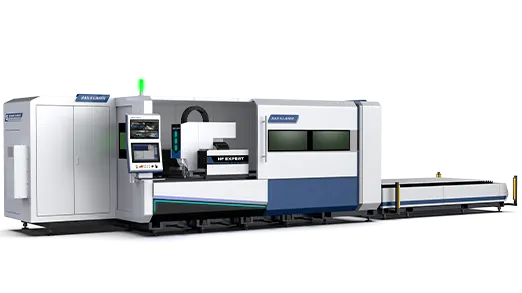

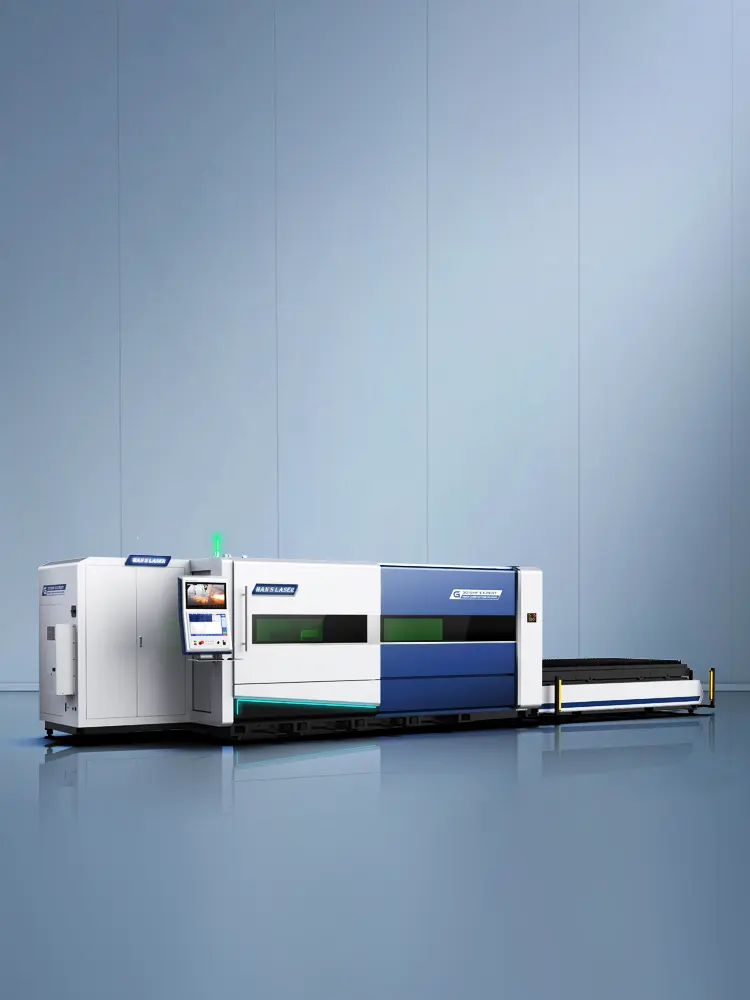

A máquina de corte a laser HF Expert (G3015) é uma potência de nível profissional projetada para aplicações industriais de ultra-alta potência (até 60 kW), com uma cama de estrutura oca para eliminar deformações térmicas e garantir estabilidade. Seu design de segurança totalmente fechado com vidro de grau laser oferece proteção de nível industrial, enquanto componentes de transmissão de alta precisão e capacidade de corte expandida AS polegadas garantem confiabilidade e produtividade. A arquitetura compacta e integrada otimiza a eficiência de espaço e manutenção, oferecendo desempenho inigualável para ambientes de fabricação exigentes.

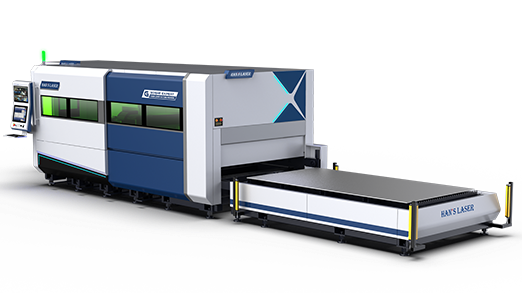

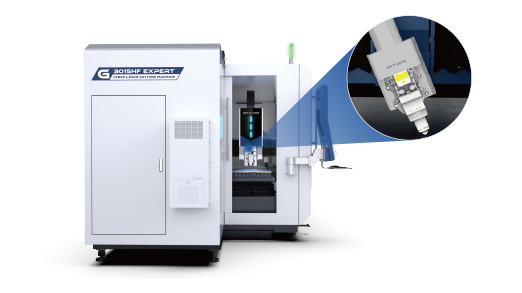

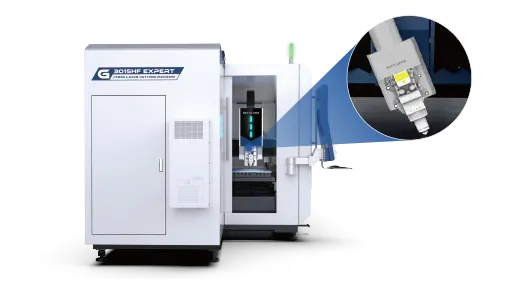

Segurança laser



Máquina totalmente fechada com janelas de vidro do laser OD 5+:

• Proteger os olhos e a pele da radiação laser;

• Reduzir a poluição sonora;

• Reduzir a poluição por fumaça de corte;

• Proporcionar um bom ambiente de trabalho;

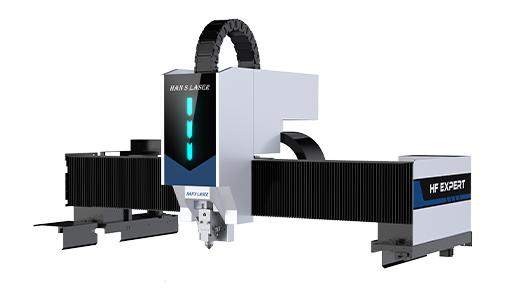

Extremamente Rápido



Alta Dinâmica e Alta Produtividade

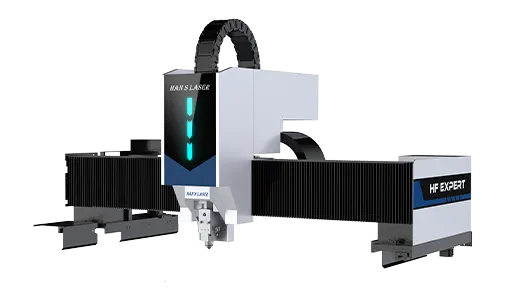

Graças ao design otimizado do pórtico de alumínio extrudido equipado com o controlador em tempo real "Han's 901 (Rexroth)" e poderosos motores rexroth fazem com que o HF Expert alcance uma velocidade muito alta e alta aceleração, o que significa mais peças ou saída no mesmo período de tempo!

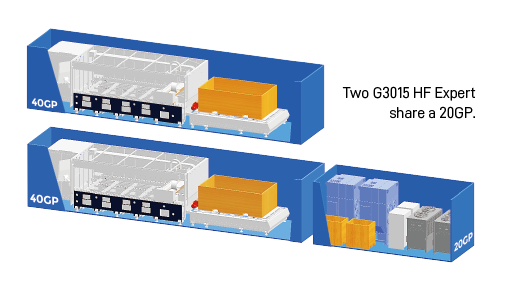

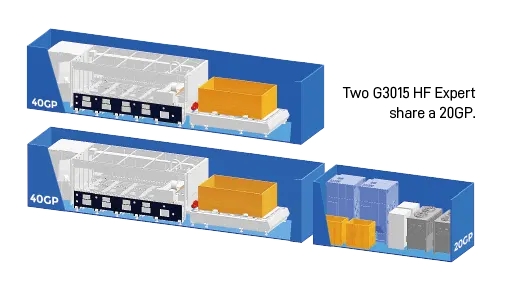

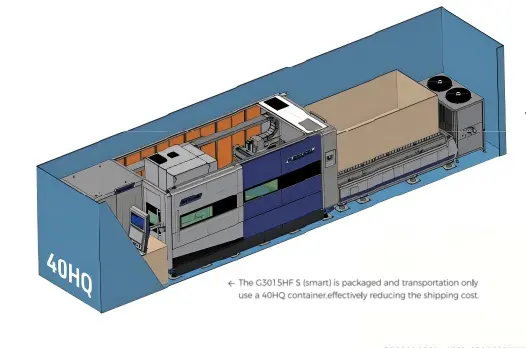

Design Compacto



Acesso fácil à manutenção, fácil de instalar.

Gabinete elétrico ⁄ fonte laser ⁄ sistema pneumático ⁄ sistema de lubrificação ⁄ motores de acionamento de mesa todos integrados no quadro principal, são flexíveis na colocação, fáceis de instalar e manter, efetivamente melhora a taxa de utilização do espaço de produção e reduz a máquina

Alta precisão



Mais confiabilidade e estabilidade

Processo de fabricação profissional equipado com componentes de transmissão de núcleo de alta precisão, tempo de vida a longo prazo dos componentes, boa precisão dimensional das peças.



Adequado para Ultra-Alta Potência



Cama de máquina de estrutura oca (G3015 HF EXPERT)

Até 60kW adequado, evite o risco de deformação térmica dos lasers de alta potência. Maior poder leva a maior produtividade, garante a operação a longo prazo, estável e eficiente.

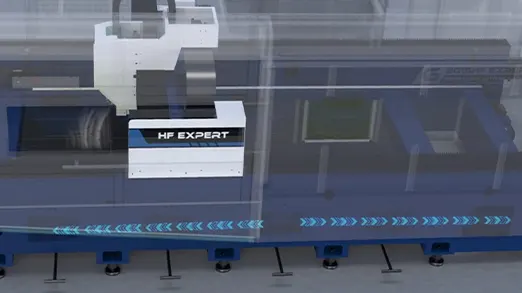

Favorável ao ambiente de trabalho

Sistema de aspiração de pó de separação

A sucção multi-zona vem com bom efeito de remoção de poeira por área, que distribui inteligentemente o volume de ar de cada saída de exaustão para cada estrutura de separação e efetivamente melhora a capacidade de sucção e remoção de poeira da área de processamento. Também é confiável para reduzir o risco de contaminação da cabeça de corte que mantém sua área de trabalho limpa.



Dispositivo Mix- M



Patente de gabinete de mistura de gás do laser de Han (opcional)

Função de processo Mix-M: equipado com um laser de 20kW ou superior potência, adequado para corte rápido de aço carbono de 10 ~ 40mm, resolvendo o problema de seções de corte de placas médias e grossas tradicionais e suspensão de escória de canto, melhorando efetivamente o cone superior e inferior e rugosidade da peça de trabalho, melhorando consideravelmente a eficiência de processamento e precisão da peça de trabalho;

• A velocidade de corte é mais rápida do que o corte com ar comprimido:

• A placa de corte é mais grossa do que cortada com ar comprimido;

• A qualidade do corte é melhor do que o corte com ar comprimido;

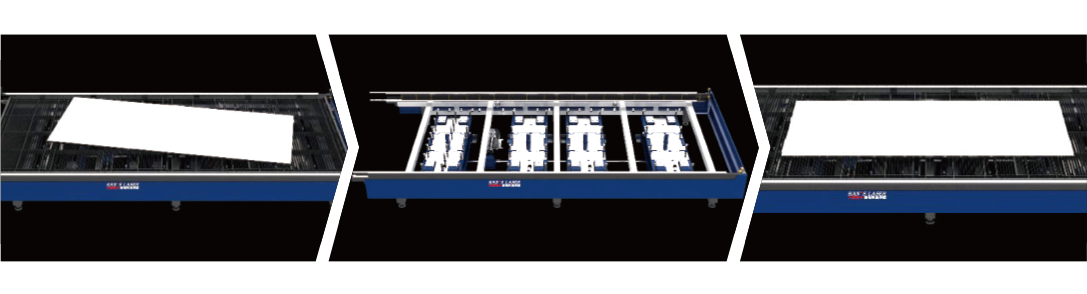

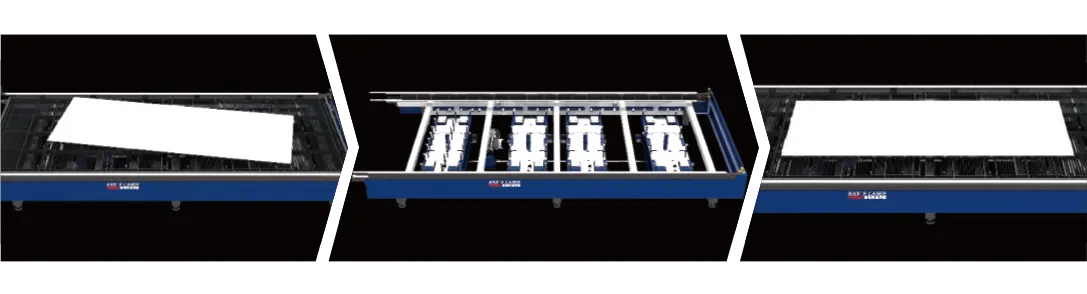

Anti- arranhões



Dispositivo de elevação e regulação das placas (opcional)

• Anti-riscos na parte inferior da folha;

• Fácil de carregar e ajustar a placa;

• Garantir uma boa qualidade de corte especialmente para aço inoxidável e alumínio;

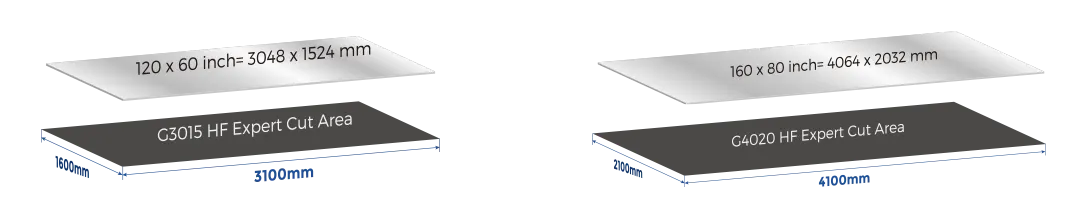

Maior área de corte



Área de corte aumentada, ser capaz de cortar AS (padrão americano) folha em tamanho de "polegada".

Menor consumo de gás



Corte de baixa pressão N2

Velocidade de corte mais rápida, menos tempo de corte do mesmo lote, até 67% de economia de gás.

Facultativo
Soluções de Automação
Soluções de Automação
Soluções de Automação
Forte suporte técnico e muitas experiências de projeto, oferecem várias soluções de automação de acordo com a exigência do cliente.
Soluções de Automação
Forte suporte técnico e muitas experiências de projeto, oferecem várias soluções de automação de acordo com a exigência do cliente.
Capacidade de corte
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série HF Expert

Área de trabalho [mm]

Velocidade máxima de posicionamento do eixo (X/Y)

Max. Aceleração

Precisão

Repetitiveness

Peso máximo da folha

Potência laser disponível

3100mmx1600mm

280m/min

3g

0.03mm

0.02m/min

2150kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

4100mmx2100mm

280m/min

3g

0.03mm

0.02m/min

3840kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

6200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

7200kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW

8200mmx2600mm

160m/min

2.5g

0.03mm

0.02mm

9600kg/table

6kW/12kW/20kW/30kW/ 40kW/50kw/60kW
