Série WD
5-Axis Dynamic Cutting/Industrial-Grade Precision/Premium Drive System Compatibilidade multimaterial/prevenção de colisões
Série WD Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

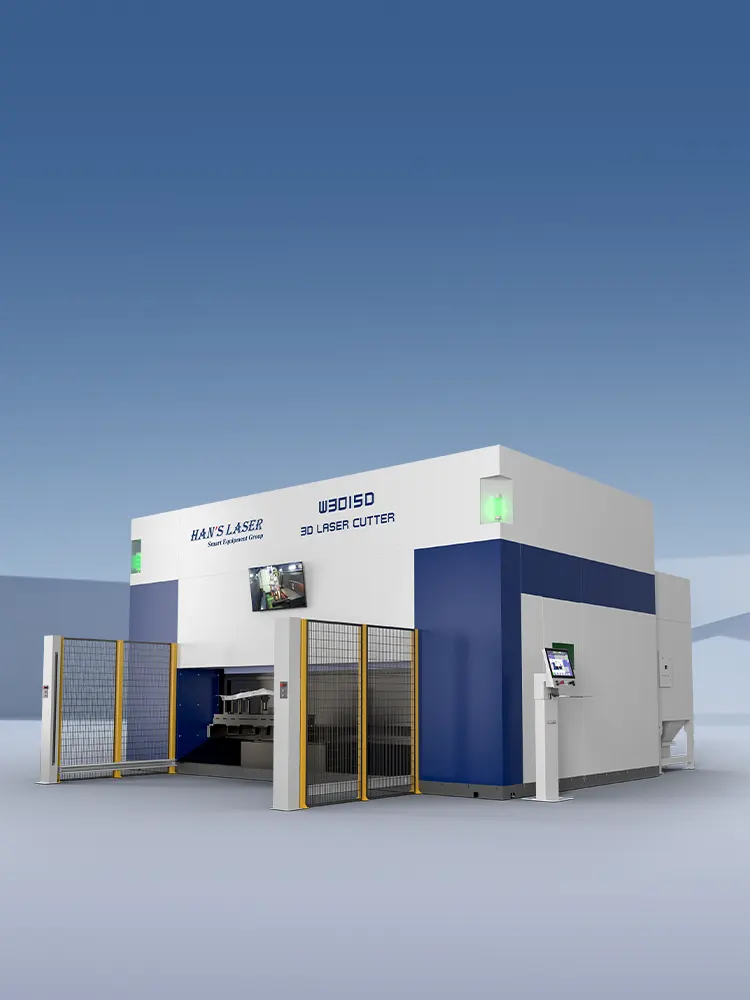

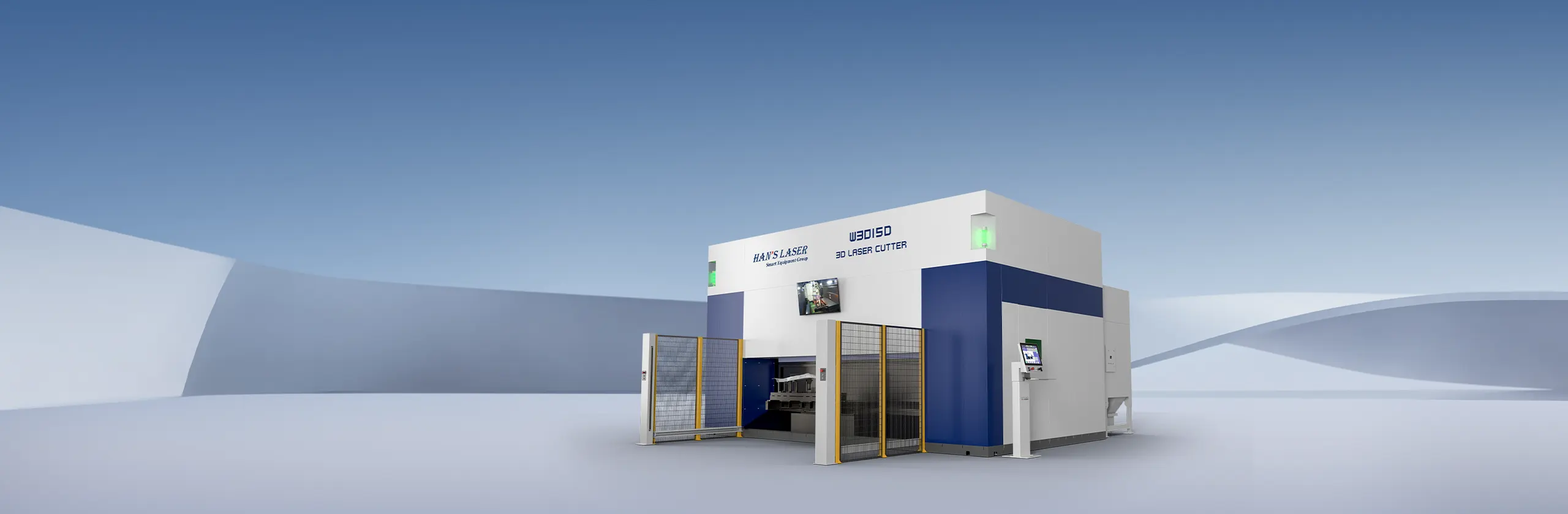

Máquina de corte a laser WD-Series 3D de 5 eixos
O WD-Series é um sistema premium de corte a laser de 5 eixos com uma estrutura de feixe de pórtico, projetado para processamento de alta eficiência de peças termoformadas 3D e geometrias complexas. Equipado com engrenagens/cremalheiras de precisão, guias lineares de alta precisão e componentes de transmissão de nível superior (motores, redutores), oferece corte de alta velocidade (±0,05 mm de precisão) para materiais como aço de alta resistência, aço inoxidável, titânio e ligas de alumínio.

Peso inferior da cabeça de corte



The weight of the cutting head is reduced from 45 kg to less than 30 kg. It improves the overall performance of the cutting head by 15%.



3D Spatial Collision Avoidance



O eixo A apresenta um modo anti-colisão com proteção 360°.

O eixo W é equipado com uma estrutura à prova de poeira de alta vedação, prolongando a vida útil da lente em ambientes agressivos.

Estas características melhoram o desempenho dinâmico, aumentam a estabilidade do equipamento e ajudam a reduzir os custos operacionais.

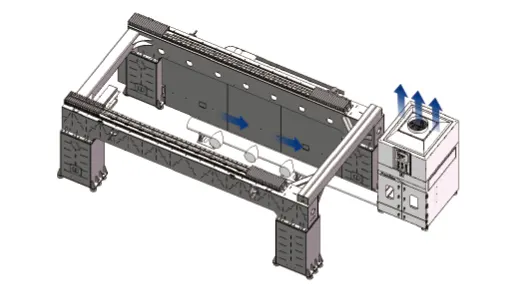

Work Environment Friendly



Remoção de poeira de alta eficiência: Coletor integrado perto da proteção da máquina com ligação direta do duto de ar garante extração livre de resistência.

Proteção dupla: Protege componentes de precisão contra poeira enquanto reduz emissões (<5mg/m³), promovendo operação ecológica e segurança do trabalhador.

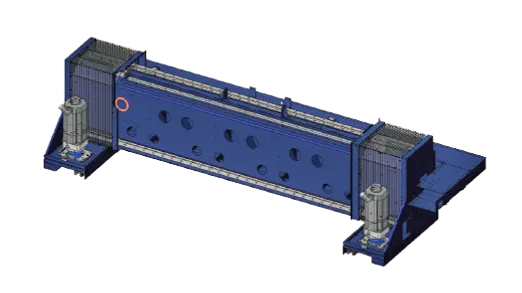

Estabilidade elevada



A estrutura única de fixação de base em forma de U desenvolvida pela Han's Laser fornece uma grande área de seção transversal, garantindo rigidez e estabilidade do leito da máquina, o que reduz o risco de distorção durante as operações.

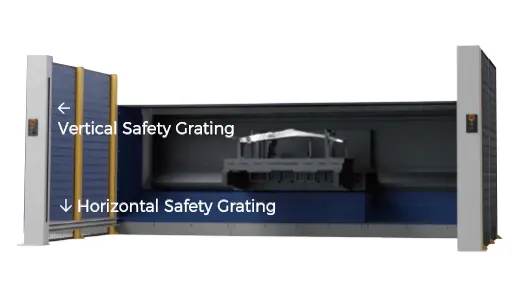

Proteção dupla de segurança



• Equipado com grades e grades de segurança para garantir a segurança dos trabalhadores durante a carga e descarga da peça de trabalho.

•Esses recursos garantem operação segura, mantendo a eficiência do fluxo de trabalho.

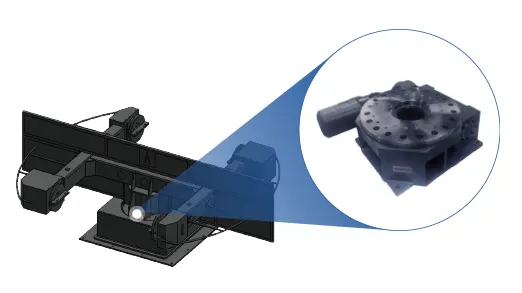

Mesa Rotativa Duplex



· A tabela opera através de um mecanismo de troca de rotação para operação de alta eficiência.

· Grade de segurança na área de abaixamento garante a segurança do operador durante a carga e descarga.

· Equipado com um bloco de conexão de linha de ar e conectores de aviação para garantir conexões seguras e adequadas da braçadeira.




Excelentes Processos de Controlo de Bordas



• A máquina oferece uma função de corte de canto sem rebarba, controlando melhor o processo de corte de canto.

• A potência do laser ajusta-se com mudanças de velocidade, conseguindo cortes de canto quase livres de rebarba e qualidade superior da borda.

Extremamente Rápido



• O peso do feixe do eixo X é reduzido em 25%, com vigas leves oferecendo maior rigidez e resistência.

•Esta melhoria melhora o desempenho dinâmico das peças móveis.

• As placas de vedação ao redor da tampa de poeira protegem as peças da transmissão da contaminação, garantindo uma operação consistente e rápida.

Capacidade de corte
12mm de aço inoxidável
12mm de aço inoxidável
12mm de aço inoxidável
12mm de aço inoxidável
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série WD

Energia da Fonte Laser

X-axis itinerary

Roteiro do eixo Y

Roteiro do eixo Z

Velocidade de eixo único

Aceleração

Precisão da localização

Precisão da localização

Eixo de rotação Eixo C

Eixo de oscilação A

Sistema de controlo CNC

Cutting head

Bancada de trabalho

Tempo de troca da bancada de trabalho

3000w ⁄ 4000w ⁄ 6000w (opcional)

3000mm

1500 mm

650mm

100m/min (X-eixo pode alcançar 120m/min)

1.0g (pode reach1.2g)

±0,04 mm

0,03 mm

n*360°

±135°

Rexroth/Siemens

A última cabeça de corte do Han. Bancada de trabalho de dupla rotação

2,5s

3000w ⁄ 4000w ⁄ 6000w (opcional)

3100 mm

2200mm

650mm

100m/min (X-eixo pode alcançar 120m/min)

1.0g (pode reach1.2g)

±0,04 mm

0,03 mm

n*360°

±135°

Rexroth/Siemens

A última cabeça de corte do Han. Bancada de trabalho de dupla rotação

4,5s

3000w ⁄ 4000w ⁄ 6000w (opcional)

4000mm

2500mm

650mm

100m/min (X-eixo pode alcançar 120m/min)

1.0g (pode reach1.2g)

±0,04 mm

0,03 mm

n*360°

±135°

Rexroth/Siemens

A última cabeça de corte do Han. Bancada de trabalho de dupla rotação

5,5s
