Série HF 50
12kW - 30kW G3015 HF 50 / G4020 HF 50 / G4025 HF 50
Série HF 50 Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
Seu primeiro passo para o processamento a laser 2D de alta qualidade

Feito sob medida para sistema de corte a laser



Colaboramos profundamente com Rexroth com algoritmo específico. O ciclo de interpolação do nosso sistema é curto, menos de 0,25ms. Com mais de dez anos de experiência líder na indústria no campo do corte a laser, desenvolvemos uma solução de sistema especializada baseada em MTX, adaptada especificamente para corte a laser.

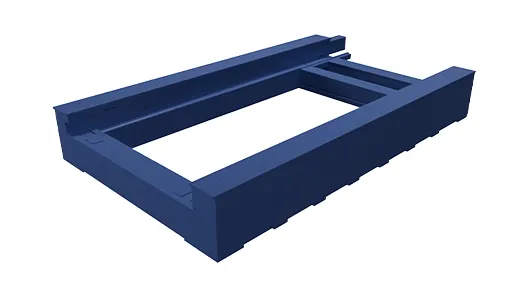

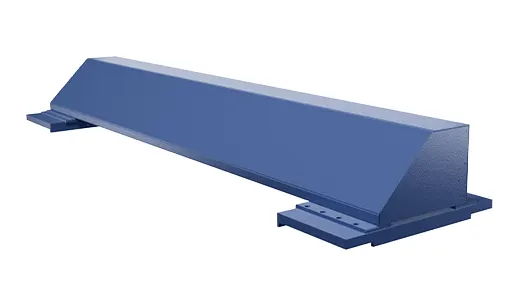

Estrutura da máquina resistente ao amortecimento



A cama é uma estrutura oca de uma peça, que evita completamente a deformação causada pelo aquecimento de alta potência e carga pesada da placa. Graças ao design de amortecimento resistente, a frequência de vibração é extremamente baixa, garantindo alta velocidade e alta precisão

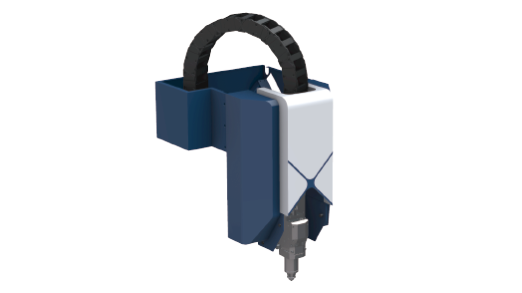

Motor linear de nanoprecisão



Nós desenvolvemos a tecnologia de acionamento linear do motor da nano-precisão que emprega uma movimentação de levitação magnética completa sem contato de três eixos. Ao utilizar a transmissão de potência direta sem quaisquer elementos mecânicos de transmissão, somos capazes de alcançar maior aceleração e velocidade. Consequentemente, isso nos permite alcançar uma eficiência de corte mais rápida.
Aceleração máxima: 5G
Velocidade máxima de posicionamento: 300m/min

Medição de precisão e absoluta



O sistema começa confirmando as informações de posição absoluta, que são salvas diretamente no trilho guia. O trilho de guia é medido com grades magnéticas de nano-precisão, permitindo um controle de feedback totalmente fechado. Isso substitui a medição tradicional de grade e permite maior precisão de corte. Também oferece alta resistência à poeira e mais estabilidade no uso.

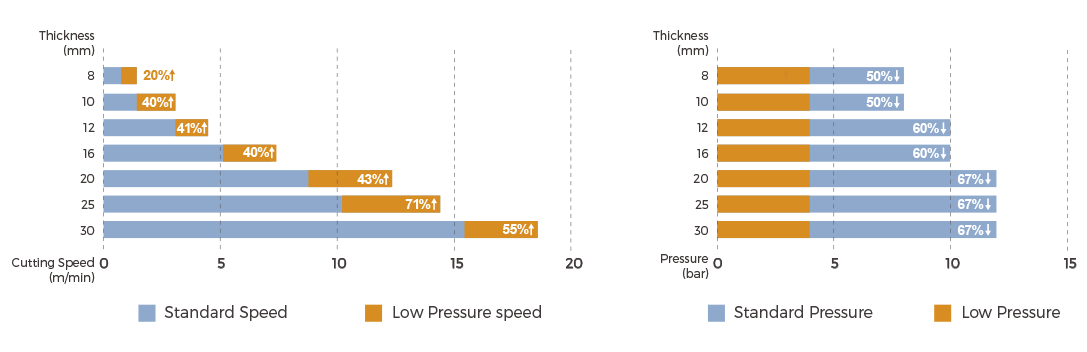

Capacidade de corte
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série HF 50

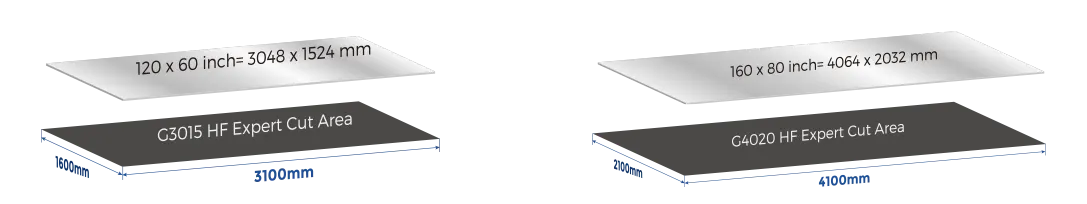

Área de trabalho [mm]

Velocidade máxima de posicionamento do eixo (X/Y)

Max. Aceleração

Precisão

Repetividade

Peso máximo da folha

Potência laser disponível

3100mmx1600mm

300m/min

5g

0.01mm

0.005m/min

2150 kg/mesa

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW

4100mmx2100mm

300m/min

5g

0.01mm

0.005m/min

3840 kg/mesa

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW ⁄ 50kW
