HF Mini
Máquina de corte de metal Potência disponível: 3kW-20kW • Estrutura segura e confiável
HF Mini Facultativo Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

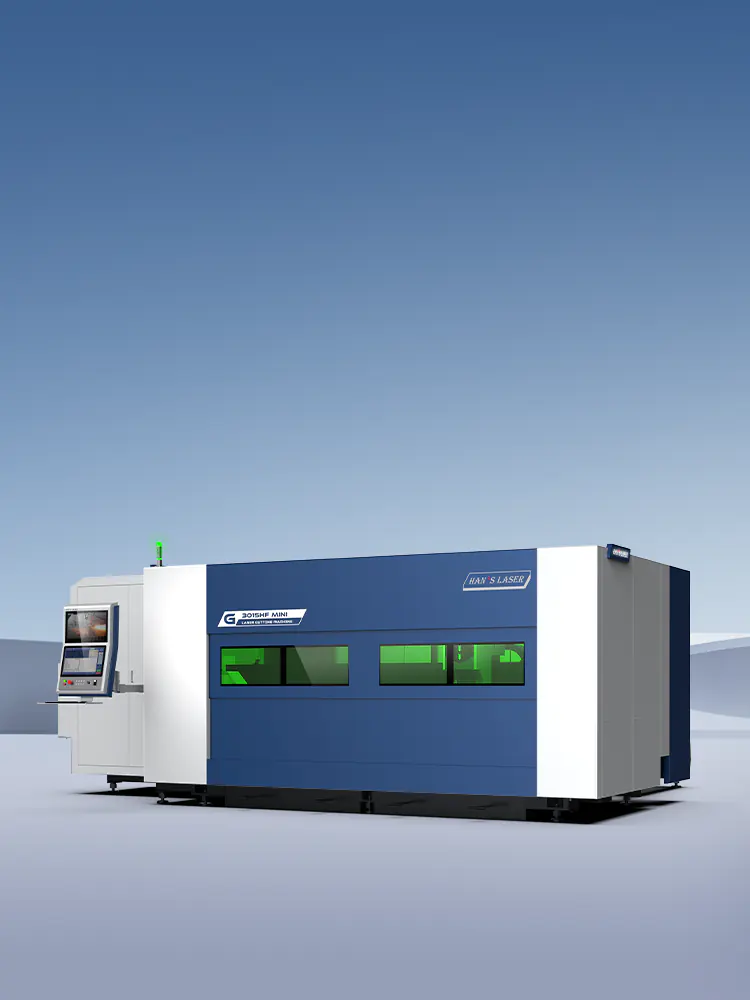

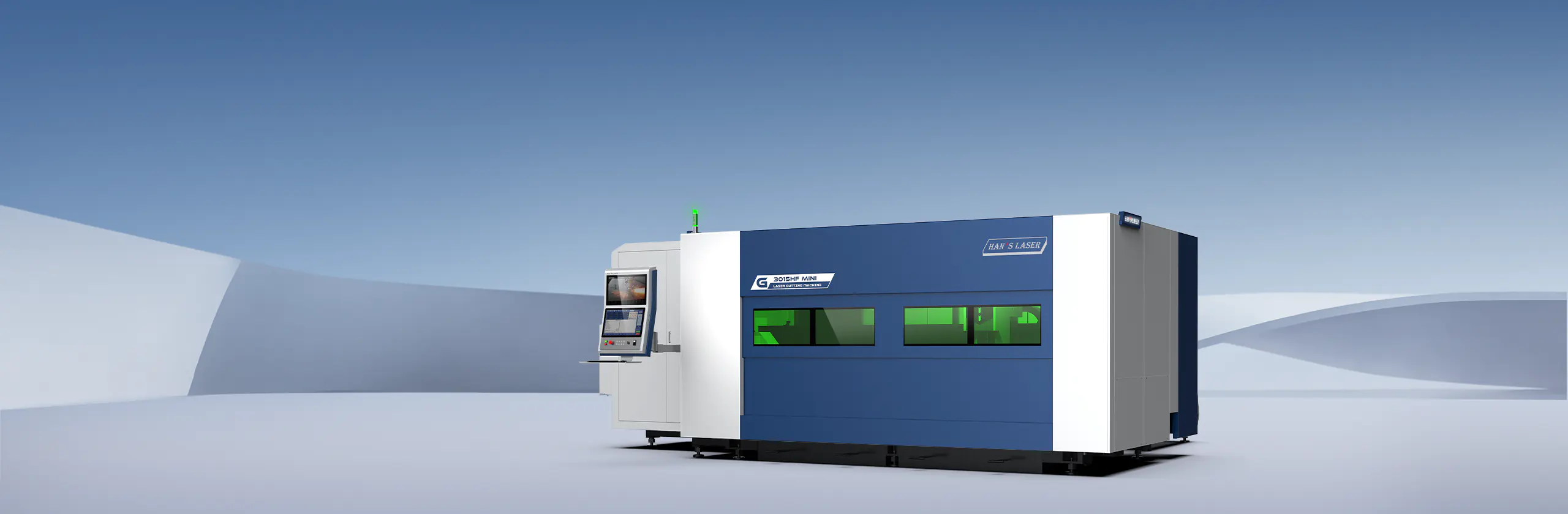

Sistema compacto de corte a laser de alta potência: seguro, economizador de espaço e otimizado para precisão
Este sistema de corte a laser totalmente fechado integra vidro de segurança OD5+, redução de ruído e remoção eficiente de poeira para um espaço de trabalho mais limpo. O seu design compacto e modular economiza 25% de espaço enquanto suporta uma potência ultra elevada e grandes áreas de corte (até 3x16m). Recursos opcionais como troca automática de bocais, tecnologia de gás Mix-M e baixo consumo de N₂ aumentam a precisão, velocidade e eficiência de custo para diversas aplicações industriais.

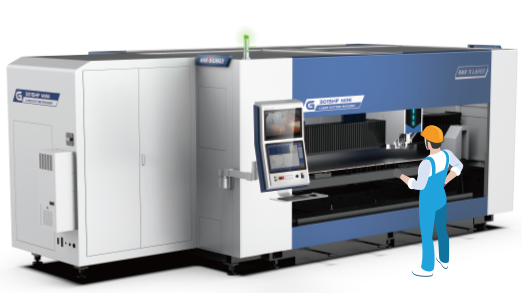

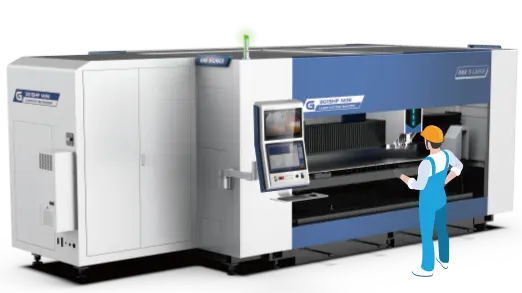

Segurança laser



Máquina totalmente fechada com janelas de vidro do laser OD 5+:

• Proteger os olhos e a pele da radiação laser;

• Reduzir a poluição sonora;

• Reduzir a poluição por fumaça de corte;

• Proporcionar um bom ambiente de trabalho;

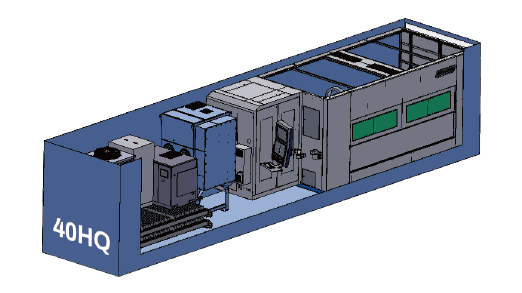

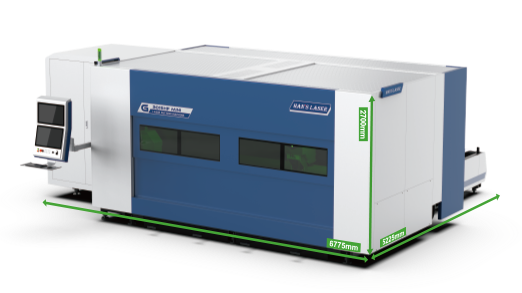

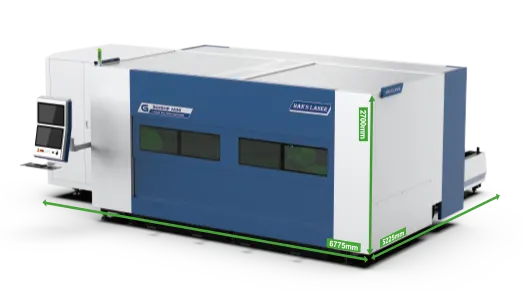

Economia de espaço de 25%



Design compacto com acesso fácil à manutenção.

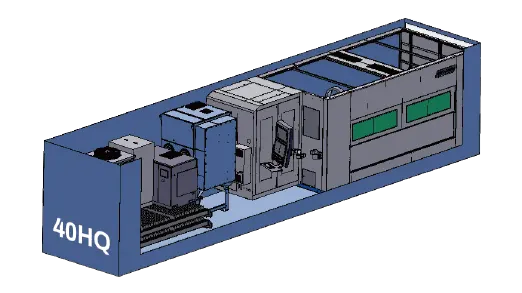

Gabinete elétrico ⁄ fonte laser ⁄ sistema pneumático ⁄ sistema de lubrificação ⁄ mesa Motores de acionamento todos integrados no quadro principal, é flexível na colocação, fácil de instalar e manter, efetivamente melhora a taxa de utilização do espaço de produção, reduz a pegada da máquina, economizando custos de envio.

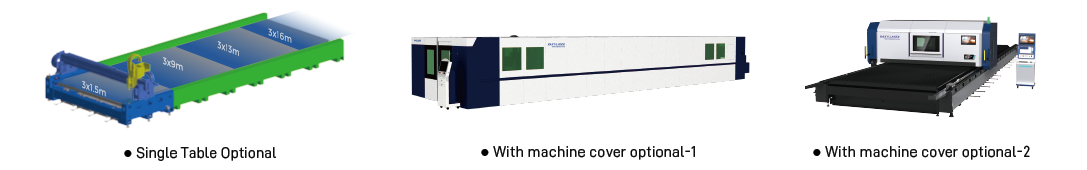

Quadro único facultativo



Mesa de corte única 3x1.5m opcional

Estenda facilmente para 3x9m ⁄ 3x13m ⁄ 3x16m área de corte;

• Menor investimento em negócios de corte a laser de alta potência;

• Área de corte de lager disponível como opção;

• Dois tipos de tampa da máquina

• Substituição de corte a plasma possível;

Adequado para Ultra-Alta Potência



Cama de máquina de estrutura oca (G3015 HF Mini);

Evite o risco de deformação térmica dos lasers de alta potência;

Maior poder leva a maior produtividade.


Favorável ao ambiente de trabalho

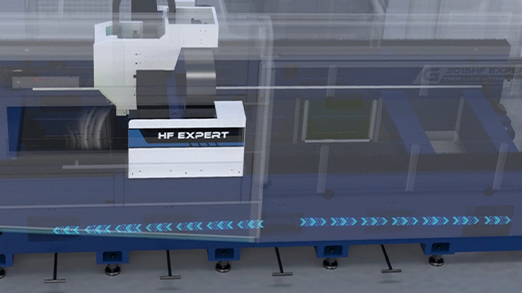

Sistema de aspiração de pó de separação

Sucção multi-zona, bom efeito de remoção de poeira, reduzir o risco de contaminação da cabeça de corte.

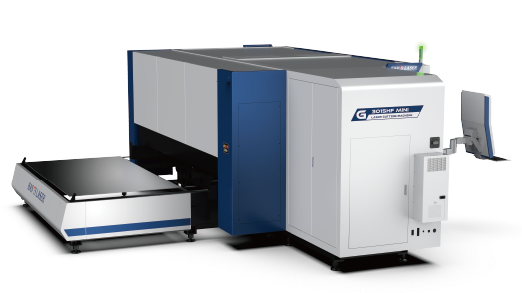

Capacidade de carga pesada para material grosso

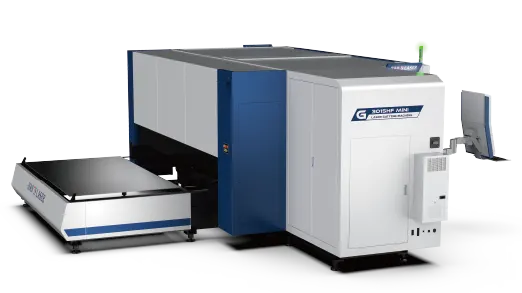

Design de Mesa de Troca Mais Forte

• Garantir uma boa qualidade de corte;

• Carregando & descarregando ergonomicamente para peças pequenas.

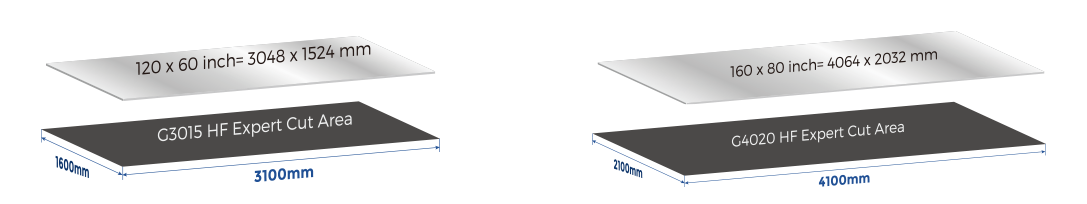

Maior área de corte



Área de corte aumentada, ser capaz de cortar AS (padrão americano) folha no tamanho de "polegada"

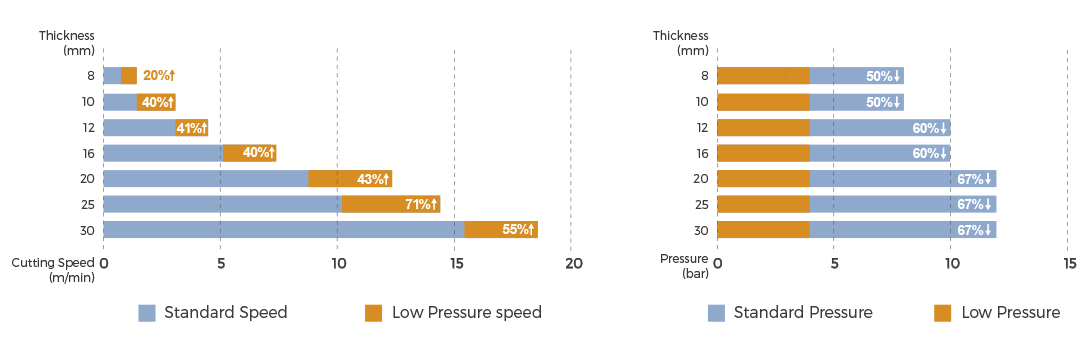

Menor consumo de gás



Corte de baixa pressão N2

Velocidade de corte mais rápida, menos tempo de corte do mesmo lote, até 67% de economia de gás.

Facultativo
Alterador Automático de Bicos
Carregamento de braço ⁄ Solução de descarregamento
Monitorização coaxial
Dispositivo Mix- M

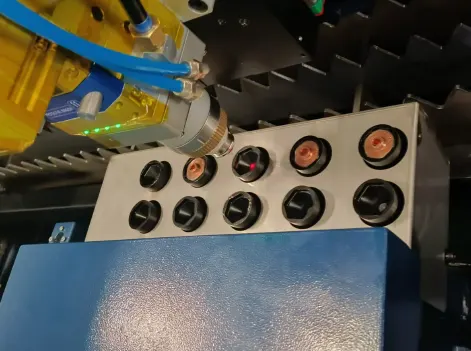

Alterador Automático de Bicos
Poupar o Tempo em Operação O trocador automático do bocal permite o rápido, automático mudança do bocal de corte sem qualquer intervenção humana.

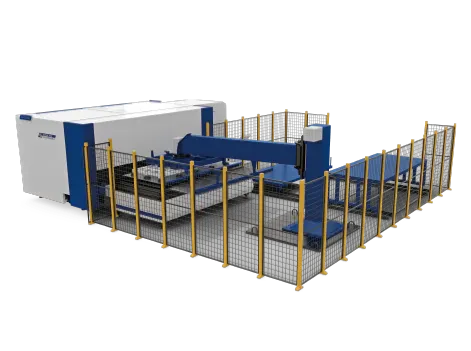

Carregamento de braço ⁄ Solução de descarregamento
Forte suporte técnico e muitas experiências de projeto, oferecem várias soluções de automação de acordo com o cliente exigência.
Monitorização coaxial
Ajuste Coaxial Efetiva e Exatamente Detecção do desvio coaxial do núcleo óptico através de informações sobre a fusão, ajuste coaxial mais conveniente e preciso.

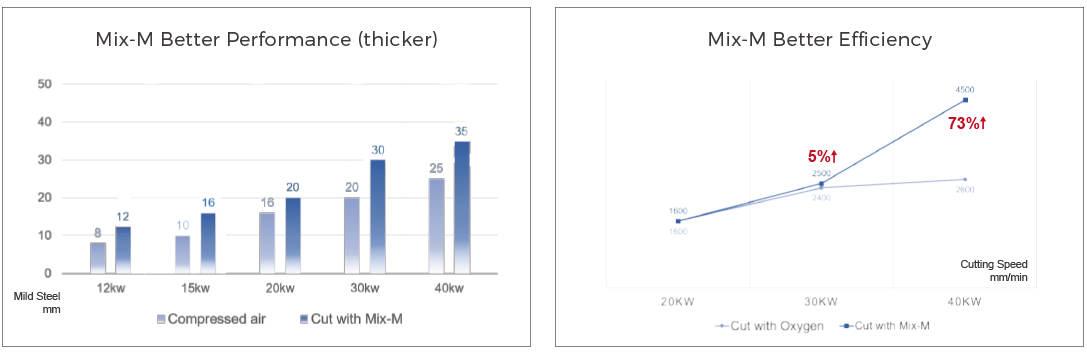

Dispositivo Mix- M
Patente de gabinete de mistura de gás do laser de Han (opcional) Função de processo Mix-M: equipado com um laser de potência de 20kW ou superior, adequado para corte rápido de aço carbono de 10 ~ 40mm, resolvendo o problema de seções de corte de placas médias e grossas tradicionais e suspensão de escória de canto, melhorando efetivamente o cone superior e inferior e a rugosidade da peça de trabalho, melhorando consideravelmente a eficiência de processamento e a peça de trabalho Precisão; ● A velocidade de corte é mais rápida do que o corte com ar comprimido: ● A placa de corte é mais grossa do que cortada com ar comprimido; ● A qualidade do corte é melhor do que o corte com ar comprimido
Capacidade de corte
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série HF Mini

Área de trabalho [mm]

Velocidade máxima de posicionamento do eixo (X/Y)

Max. Aceleração

Precisão

Repetividade

Peso máximo da folha

Potência laser disponível

3100mmx1600mm

169m/min

1.7g

0.03mm

0.02mm

2150 kg/mesa

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW

4100mmx2100mm

169m/min

1.7g

0.03mm

0.02mm

3840 kg/mesa

6kW ⁄ 12kW ⁄ 20kW ⁄ 30kW ⁄ 40kW
