Série TX
Máquina de Corte de Tubos a Laser de Fibra para Serviços Pesados Tecnologia de processamento de tubos para serviços pesados com capacidade de carga de até 1500 kg; Tecnologia de controle de barramento para resposta rápida e alta eficiência; Função de corte chanfrado de ±45° opcional;
Série TX OpcionalAmostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
Flexibilidade para lidar com tubos e perfis pesados

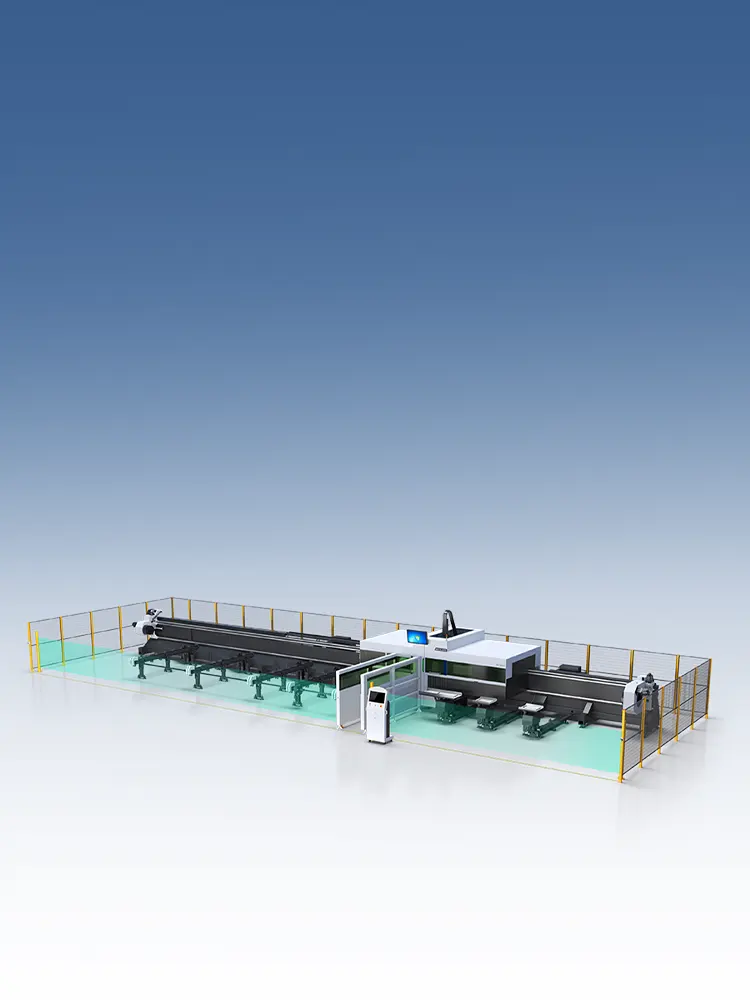

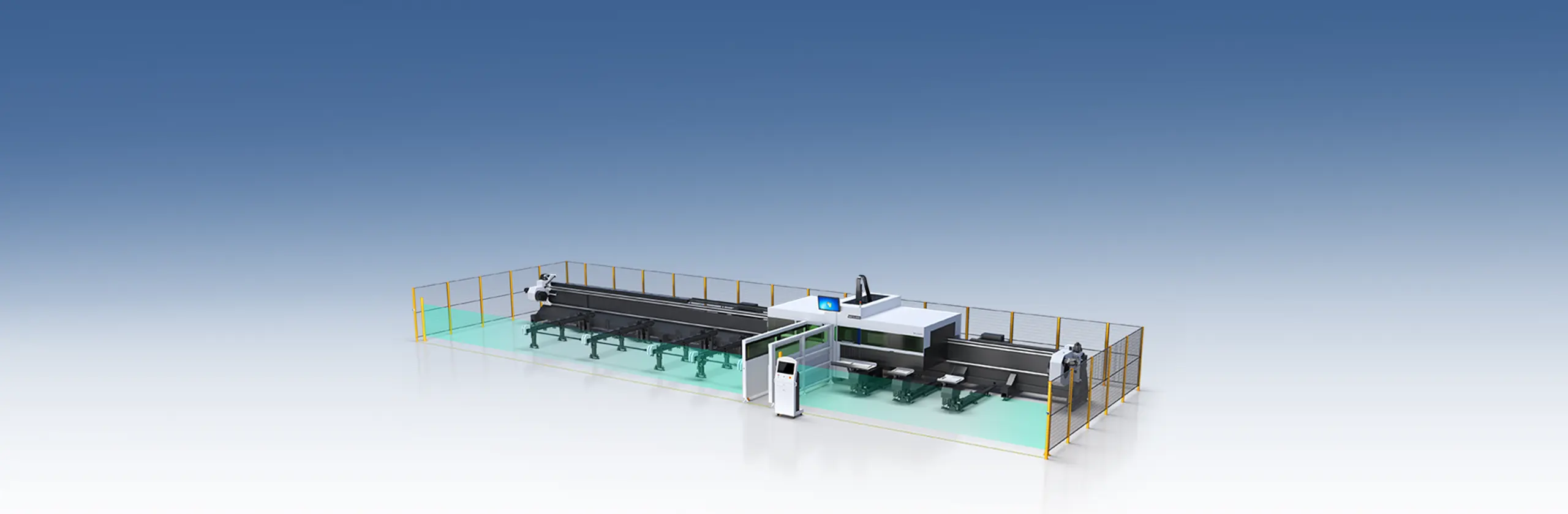

A máquina de corte a laser de tubos da série TX é ideal para cortar tubos de aço carbono, aço inoxidável e liga de alumínio (quadrados, redondos e ovais). Ela oferece desempenho profissional, de alta velocidade, alta precisão e baixo custo, tornando-a a melhor escolha para a indústria de processamento de tubos metálicos.

Sem Resíduos

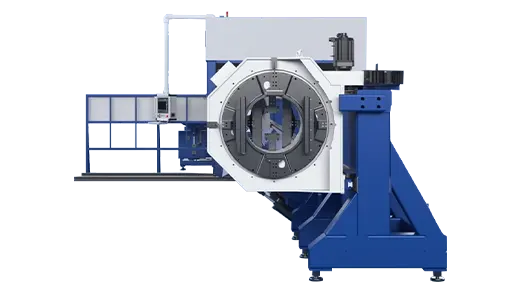

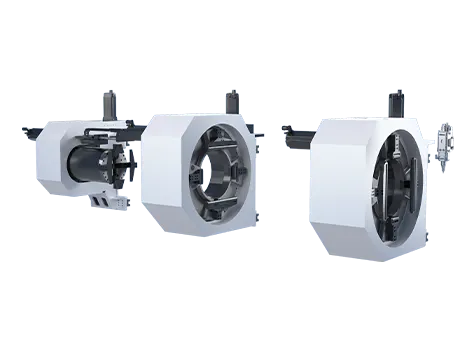

A cabeça de corte pode cruzar o mandril central e cortar na outra direção, resultando em zero resíduos. Mandril integrado de processo completo: o mandril central e o mandril de descarga são mandris integrados, alternando entre tubos grandes e pequenos sem troca de mandíbulas.

Plataforma Lateral

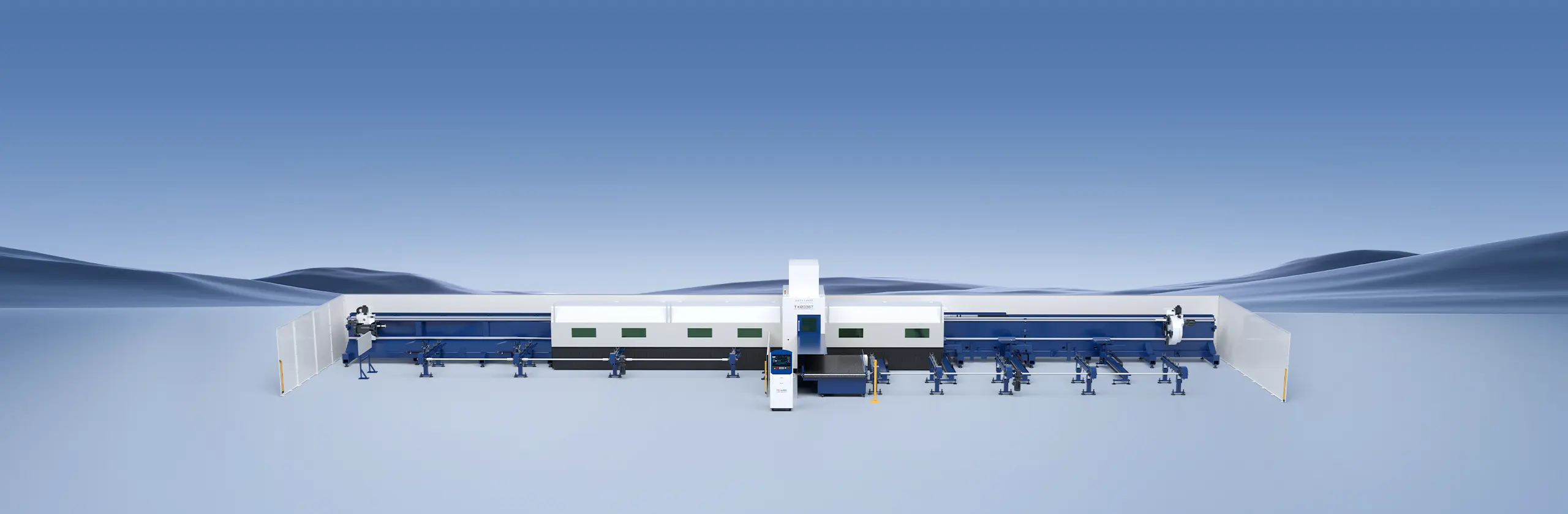

Estrutura robusta, estável e confiável, suporta carga, corte e descarga de tubos de 12 m, mantendo a precisão da máquina-ferramenta por muito tempo. Possui cremalheira e pinhão de precisão e guia linear de rolos para garantir a precisão da transmissão de forma eficaz.

Suporte Assistido por Seguidor

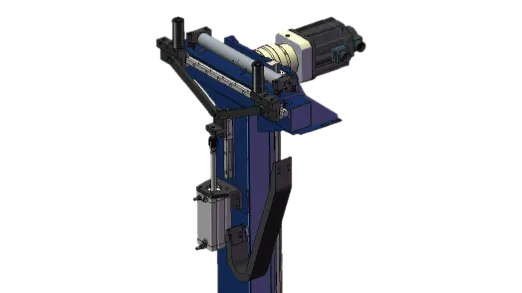

Equipado com função de centralização, o dispositivo de suporte sempre acompanha o material do tubo. Gira e flutua para cima e para baixo para garantir um suporte eficaz e evitar a flacidez do tubo.

Dispositivo de Carga e Descarga

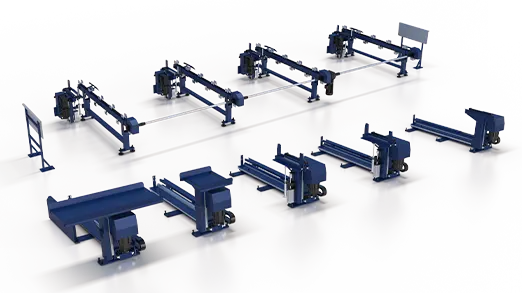

Estrutura semiautomática de carga e descarga como configuração padrão, carregamento simples e conveniente com alta eficiência. 4 conjuntos de paletes de descarga flutuantes para suporte auxiliar e maior precisão de processamento.

Opcional
Cortador de tubos a laser para serviço pesado Tri-chuck
Quatro mandris e serviço pesado
Corte Chanfrado

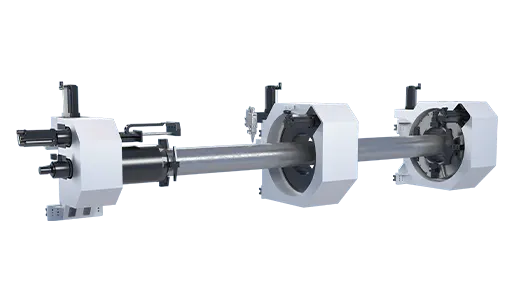

Cortador de tubos a laser para serviço pesado Tri-chuck

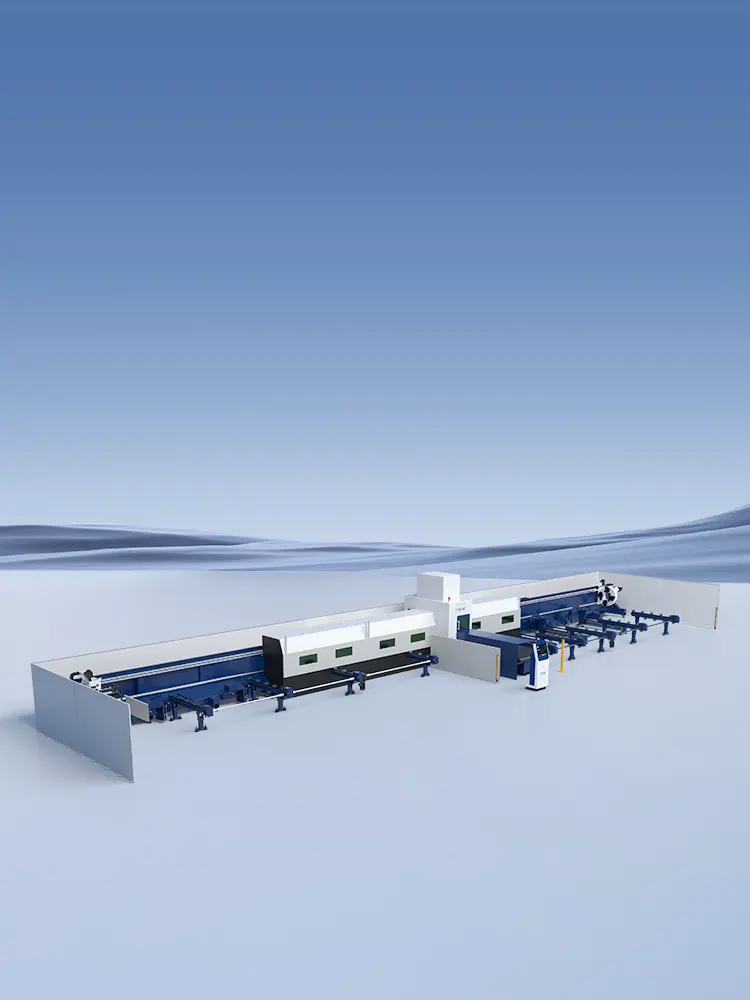

Máquina de processamento de tubos e perfis pesados com verdadeiro desperdício final "0". Graças à tecnologia de carregamento de tubos para serviço pesado, oferece capacidade de carga de 1500 kg. Sistema de controle de barramento Han, resposta rápida e alta eficiência.
Quatro mandris e serviço pesado

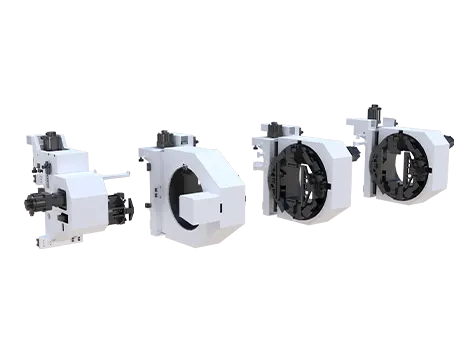

Pode descarregar material em qualquer área dentro da faixa de deslocamento, evitando a operação manual; quatro mandris com corte comutativo, múltiplos métodos de fixação, fácil com "0" sobras.
Corte Chanfrado

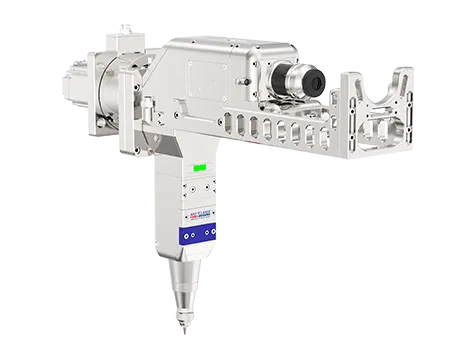

A cabeça de corte de ranhuras, com direitos de propriedade intelectual totalmente independentes, oferece desempenho superior e garantia de pós-venda e manutenção pontuais. Corte de ranhuras, emendas sem emendas, adequada para soldagem subsequente de estruturas de aço e tubos de grande porte.
Amostras de corte
Dados Técnicos
Diversos formatos disponíveis, todos os dados sujeitos a soluções técnicas.

Série TX

Diâmetro do Tubo Redondo

Comprimento Lateral do Tubo Quadrado

Precisão de Posicionamento (X/Y)

Repetibilidade (X/Y)

Velocidade Máxima de Posicionamento (A/B/C)

Comprimento Máximo de Carregamento

Peso Máximo do Tubo

Comprimento de Descarga

Ф40-360mm □40-350mm

±0.05mm/1000mm

±0.05mm

60m/min

80r/min

0-6000/0-12000mm

≥0

1200kg(≤100kg/m)

Ф50-500mm □50-500mm

±0.05mm/1000mm

±0.05mm

60m/min

40r/min

5800-6200mm 8800-9200mm 11800-12100mm

0-6000/0-12000mm

≥0

2000kg(≤167kg/m)

12000mmxФ80-660mm 12000mmxФ80-450mm

±0.01mm/1000mm

±0.01mm

40m/min

30r/min

0-12000mm

≥0

2500kg(≤167kg/m)
