GIANT-L/LB/HL/HLB
Máquina de Corte a Laser de Ultra Grande Formato Área de trabalho personalizada: Comprimento 110m+, Largura 7m+ Opções de potência do laser: 12KW/ 20KW /30KW/ 40KW / 80KW
GIANT-L/LB/HL/HLB Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
Formato extra grande com potência ultra-alta
Segurança, estabilidade e conformidade ambiental garantidas. Estrutura de proteção multicamadas com sistema dedicado de extração de poeira. Estrutura de base estável e tecnologia inovadora asseguram o processamento estável e de alta qualidade de chapas de espessura média.

Estrutura robusta para produção enxuta

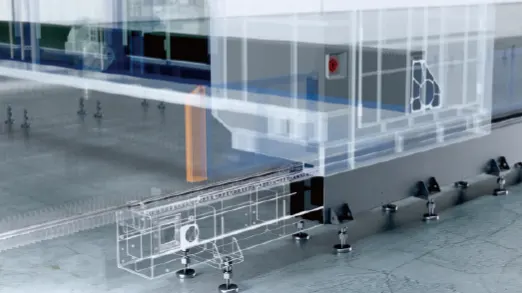

A base monolítica soldada do trilho linear suporta movimentos frequentes da máquina durante operação contínua de 24 horas, garantindo erro de precisão <+0,1 mm.



Viga de alumínio extrudado de grande seção com integração de dupla tecnologia, denominada "Tecnologia Adaptativa Elástica" e "Compensação Automática de Folga da Cremalheira", garantindo maior precisão de usinagem e transmissão superior.

Arquitetura de Proteção Múltipla

Produção Segura

Contenção a laser totalmente fechada (vidro de blindagem contra radiação OD5+), cortinas de luz de segurança, sistema de freio de emergência e módulo inteligente de diagnóstico de falhas garantem a segurança da radiação laser e a segurança da produção.



Extração Dinâmica de Fumaça

Operação Ecológica com Baixa Emissão de Fumaça

Estrutura protetora multicamadas com sistema dedicado de extração de poeira. A estrutura de extração dinâmica de fumaça proporciona uma eficiência de captura de poeira 30% maior, reduzindo efetivamente a poluição por fumaça.

Design Modular

Transporte Global Otimizado

A capacidade de montagem desmontável com compatibilidade padronizada de contêineres resolve desafios críticos de transporte internacional para equipamentos de grandes dimensões, reduzindo os custos de frete em 40%.

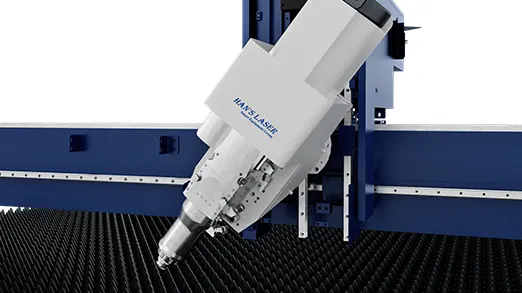

Corte em bisel disponível

A cabeça de chanfro com duplo eixo inclinável A/B, proprietária da HAN'S, permite cortes de 0 a 45° em qualquer ângulo especificado, proporcionando economias significativas em tempo e custos de processamento.

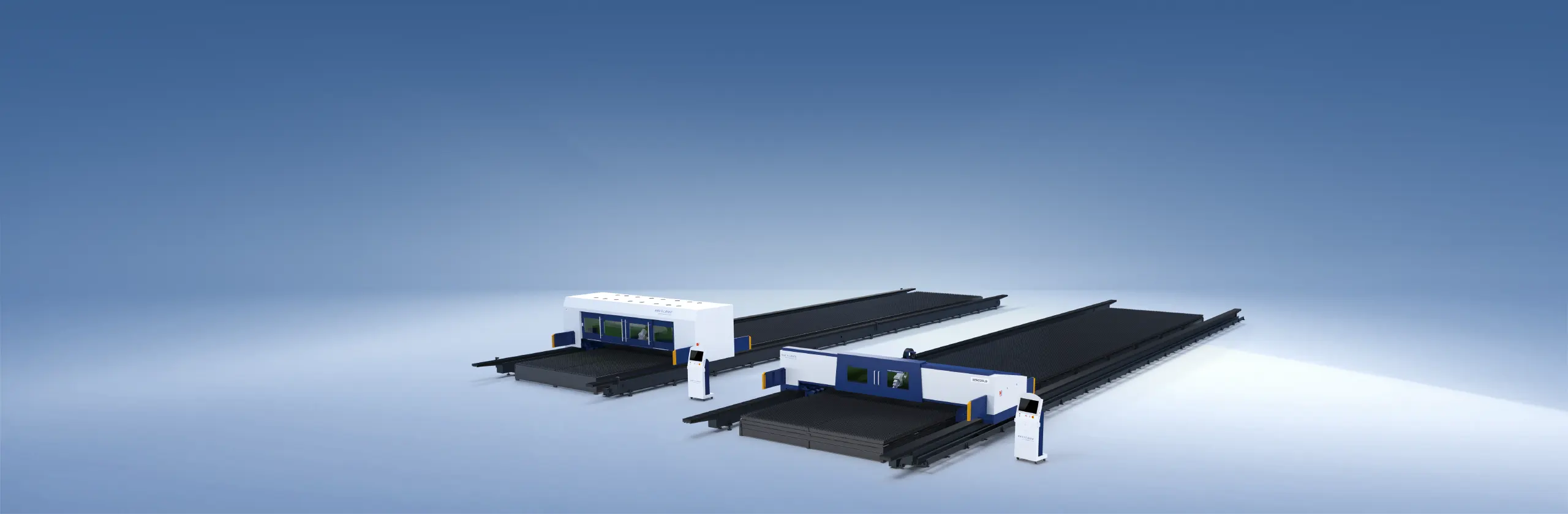

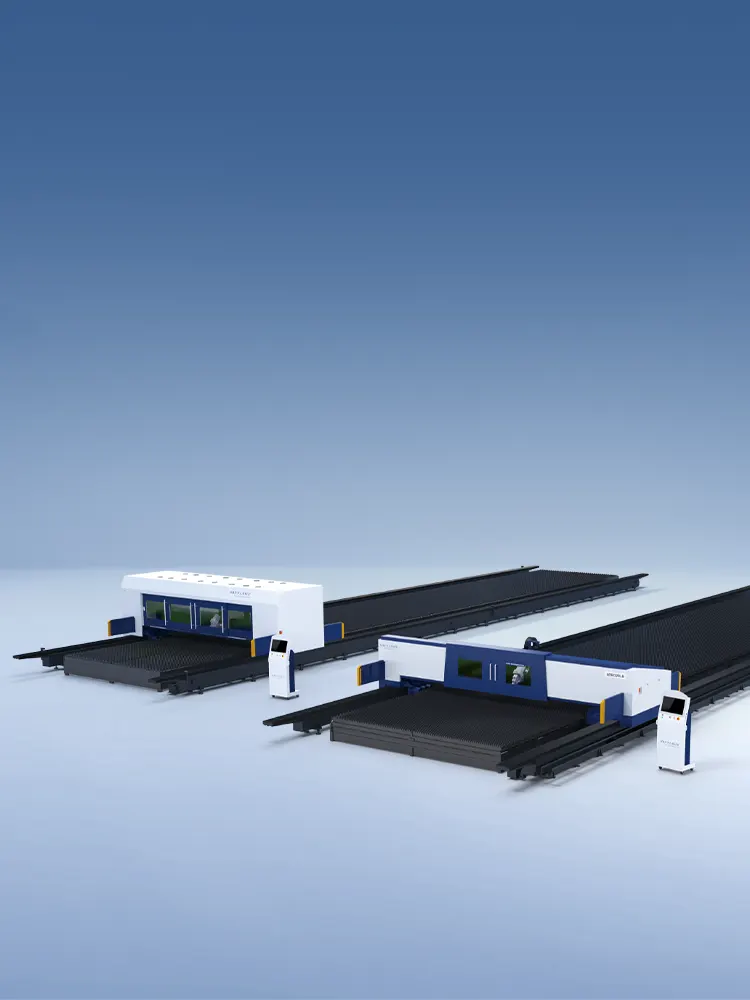

Formato Ultragrande

Área de trabalho personalizada de até 110 m+ de comprimento e 7 m+ de largura com múltiplas opções de potência do laser, incluindo 12 kW, 20 kW, 30 kW, 40 kW, 60 kW e 80 kW, o que permite a fabricação monolítica de conveses de navios e componentes de grandes dimensões, eliminando operações de emenda de painéis e aumentando a eficiência em até 50%.

Módulos Funcionais Avançados

Faça um upgrade com o Sistema de Visão Dinâmica "Eagle Eye" e o Sistema "Sky Sword" opcionais para obter um corte otimizado de sobras, melhor aproveitamento da chapa e uma experiência de corte mais inteligente, estável e eficiente.

Amostra de dados técnicos

GIANT Series

Área de trabalho

Curso no eixo X

Curso no eixo Y

Velocidade máxima de posicionamento (X / Y)

Dimensões

26000m x 3500m

26500mm

3650mm

70m/min

About 33m x 7.5m

26000m x 3500m

27500mm

3650mm

70m/min

About 34m x 7.7m

26000m x 3500m

27200mm

4100mm

80m/min

About 34m x 8m

26000m x 3500m

28200mm

4100mm

60m/min

About 35m x 8.2m
