Cortador a laser de feixe H
H12560BF ⁄ LBF Faixa de corte: Viga H 1250 mm × 600 mm Potência disponível: 6 kW ⁄ 12 kW ⁄ 20 kW ⁄ 30 kW ⁄ 40 kW ⁄ 50 kW ⁄ 60 kW
Cortador a laser de feixe H Pórtico Móvel (Opcional)Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

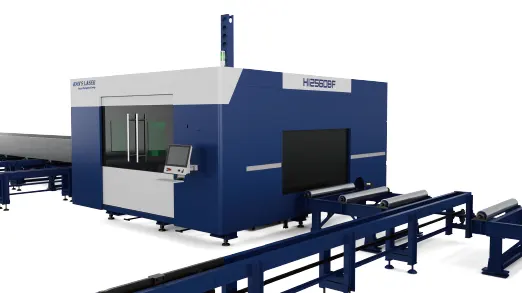

Máquina de corte a laser de feixe H com sistema de carga e descarga automático
As bordas de travamento são lisas e não requerem retificação ou modelagem adicional. Alta precisão e baixa distorção térmica. Não requer retoques.

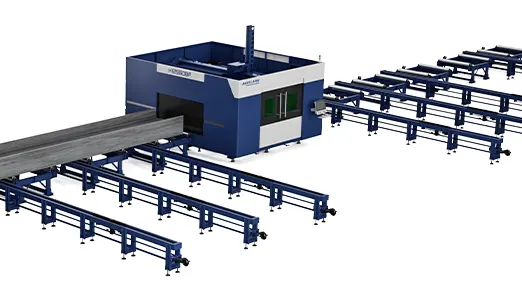

Automação Incomparável

Carregamento e descarregamento totalmente automáticos, garantindo a continuidade e minimizando a dependência do operador.
Suporta carregamento e descarregamento automáticos de múltiplas vigas H;
Implementa corte sem rejeitos com qualquer porta e gráfico.

Fixação e Alimentação Servo

A fixação de avanço aproxima-se rapidamente da seção de aço e, após detectar a peça de trabalho através do interruptor de detecção na fixação, fixa e limita a viga H para garantir precisão e estabilidade durante o corte.

Segurança do Laser

Ambiente de Corte Totalmente Fechado

Equipado com capa protetora de chapa metálica espessa, o nível de proteção do laser é alto para garantir a segurança da produção;

Ampla Faixa de Processamento

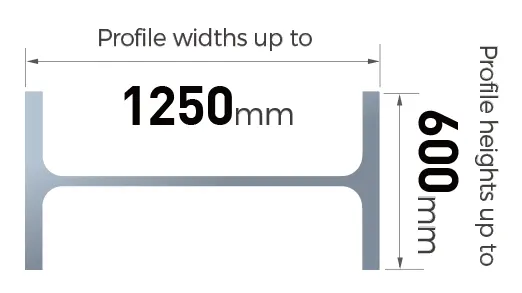

Largura de perfil de até 1250 mm;
Altura de perfil de até 600 mm;

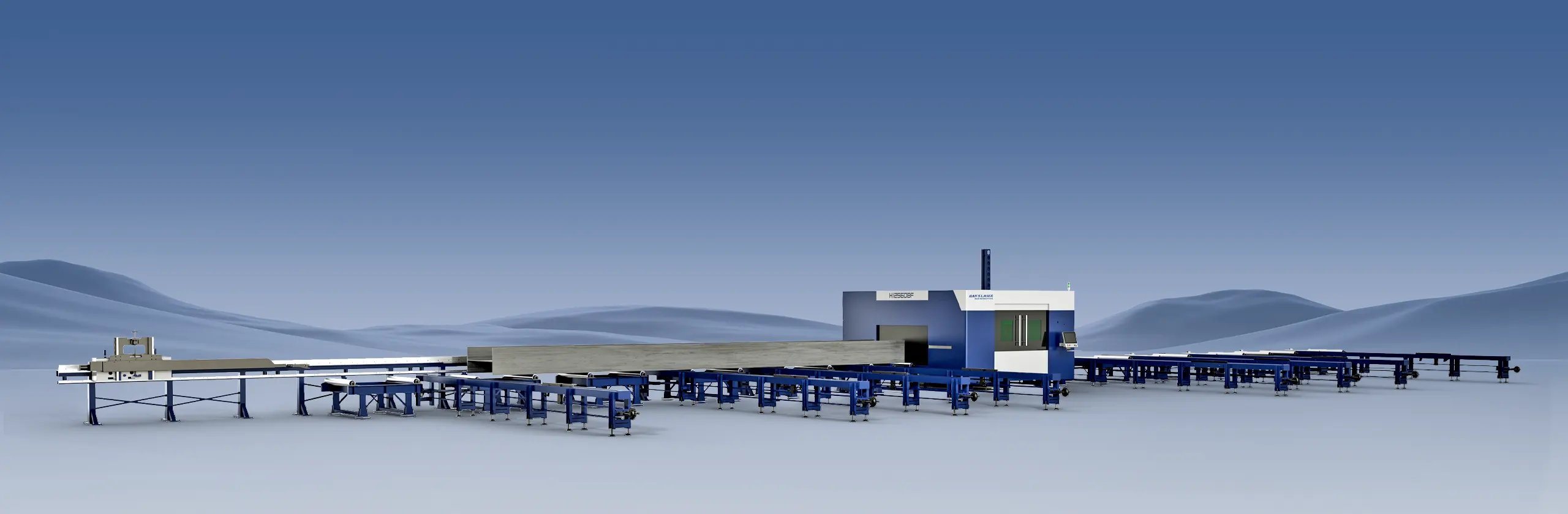

Suporta até 12 metros de aço H inteiro para carga, corte e descarga.

Resultados de Alta Qualidade

Subverta a Tecnologia de Corte Tradicional

As lâminas são lisas e não requerem retificação ou conformação adicionais.

Cortes, cortes chanfrados, cortes com trava de borda e pequenos furos podem ser feitos em uma única máquina.

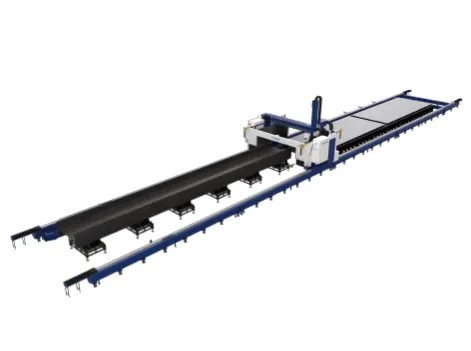

Pórtico Móvel (Opcional)
Alta Produtividade
Corte Flexível
Alta Produtividade

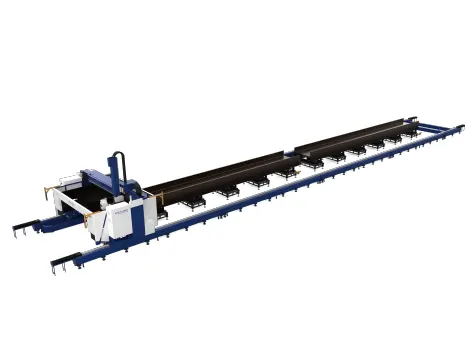

Graças ao design de duas posições de operação, enquanto o corte é feito na Estação de Trabalho 1, a Estação de Trabalho 2 pode carregar e descarregar.
Corte Flexível
Compatível com corte de aço estrutural e chapas, projetado para atender a diversos requisitos de produção.
Capacidade de corte
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série de cortadores a laser H Beams

Faixa de corte (viga H)

Faixa de corte (chapa metálica)

Comprimento de carga

Ângulo de corte chanfrado

Precisão de posicionamento nos eixos X e Y

Precisão de posicionamento por repetição

Precisão de posicionamento nos eixos A e B

Velocidade máxima de posicionamento nos eixos X e Y

1250mm×600mm

26000mm×2500mm

12000mm

0-45°

±0.08mm

±0.08mm

±0.1°

40m/min
