Série TD
Global-Standard Design/IPG & Han's laser fontes/Multi-Material Capacidade T6016D / T6022D / T10025D / T6033D / T12033D / T12035D
Série TD Facultativo Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
Precisão de alta velocidade e corte de tubo de metal de toda forma com eficiência de custo industrial

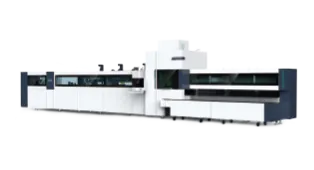

A série TD da Han Laser Smart Equipment Group é uma máquina de corte de tubo laser CNC de alta potência que atende aos padrões internacionais. Equipado com fontes de laser IPG / Han e componentes de transmissão de alta precisão (rack-e-pinhão, guias lineares), ele corta aço carbono, aço inoxidável, tubos de liga de alumínio (redondo, quadrado, oval) com velocidade profissional, precisão e eficiência de custo, ideal para processamento de tubos de metal.

Design modular, combinação flexível



A série do laser do tubo de Han usa a estrutura modular da carga e do descarregamento da mistura e da correspondência. Esta combinação modular traz aos usuários mais flexibilidade para atender às suas próprias necessidades.

Cama de soldadura horizontal



• A máquina adota estrutura horizontal, cremalheira de engrenagens de alta precisão e trilho de guia linear, com transmissão estável. É equipado com dispositivo de blanking, que melhora a eficiência da produção.

• A cama do torno adota estrutura soldada aliviada do estresse. O processo inclui recozimento, usinagem áspera, envelhecimento por vibração para eliminar o estresse residual e usinagem de acabamento. Garante alta rigidez, precisão e estabilidade a longo prazo.

Han's Cutting Head



• Cabeça de corte: sensor capacitivo garante detecção de alta precisão e capacidade de resposta estável.

• Sistema de acionamento: eixos lineares X/Y/Z + eixos rotativos A/B utilizam servo motores de alto torque para controle de movimento de alta velocidade e precisão.

Mandril pneumático autocentrado de quatro mandíbulas



Mandril pneumático do rolo de quatro garras com auto-centralização através do mecanismo integrado de aperto-agarramento. Construção de placa soldada para alimentação e assentos fixos do mandril. Aliviado ao estresse através de recozimento de alta temperatura, usinagem áspera, envelhecimento por vibração e acabamento de precisão. Possui alta rigidez, design leve e desempenho dinâmico superior.

"Redução de pressão negativa" no tubo



O interior da tubulação e a área de corte adotam a remoção de poeira da sucção da pressão negativa, que tem o bom efeito da remoção de poeira e é limpo e ambientalmente amigável.

Software de Aninhamento Profissional



• Oferecer um conjunto de módulos de corte inclui intersecção - linha, ranhura, furo, padrão e corte multi - ângulo, que são simples, práticos, e o que você vê é o que você recebe.
• Gerar arquivos CAM e programas de corte CNC para corte de tubos redondos e quadrados.
• Apoie várias máquinas de corte a laser CNC multi-eixo.
•Suporte Windows 98/2000/NT/Vista OS com interfaces chinesas e inglesas.
Facultativo
Alimentação Semiautomática
Totalmente Automático
Alimentação Semiautomática
O módulo de alimentação semi automático pode ser instalado na parte frontal da máquina, o que facilita a colocação de tubos em prateleiras em lotes e reduz muito o tempo de preparação das matérias-primas.
Totalmente Automático
O módulo de alimentação totalmente automático pode ser instalado na parte de trás da máquina, e a cremalheira de empilhamento de matérias-primas pode fornecer automaticamente tubos, melhorando significativamente a velocidade de carregamento e a eficiência da produção.
Capacidade de corte
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série TD

Tipo de máquina

Laser Source Power

Energia da Fonte Laser

Velocidade de corte

Peso máximo do tubo único

Descarregar o Comprimento do Tubo (Personalizado)

Velocidade de posicionamento

T6016D /T6022D/T10025D/T6033D /T12033D/T12035D

2000w ⁄ 3000w ⁄ 4000w ⁄6000w(optional)

φ15-220 mm /φ15-150mm/φ15-254 mm/φ15-200mm/φ11-330 mm/φ10-230mm

100rpm

100kg/150kg/200kg

0-2000mm

100m/min
