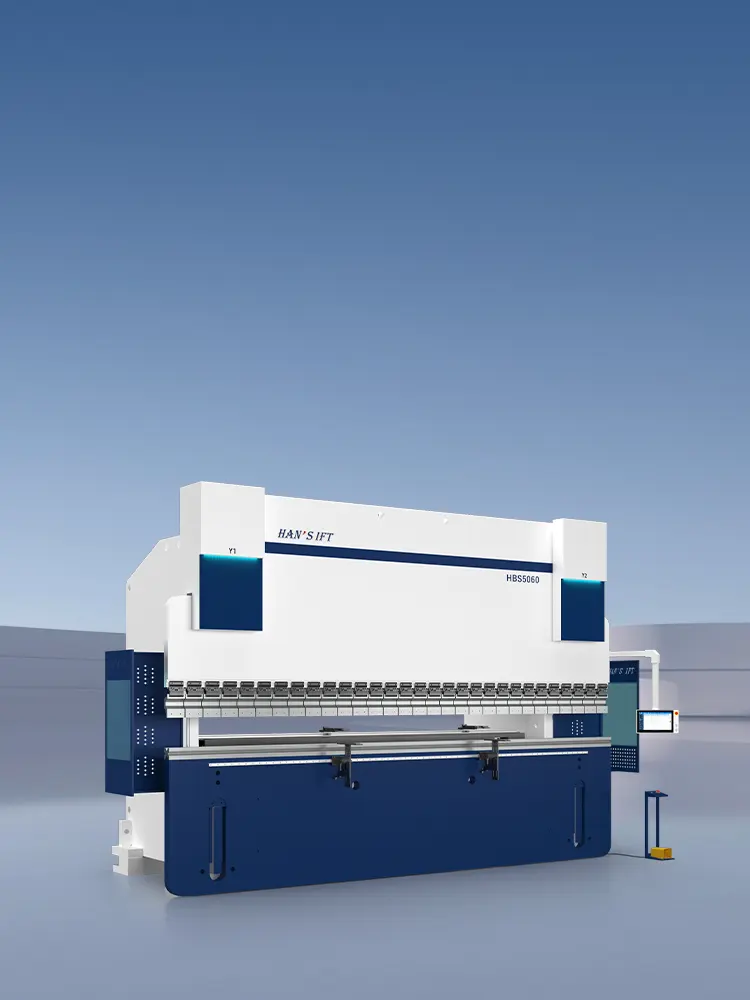

Série HBS
Best Selling/Bender de alta precisão/fácil de operar Economia de energia e protecção ambiental
Série HBS Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
O dobrador de prensa mais vendido: precisão, segurança, eficiência
A HBS, como o produto de dobra mais vendido, mostra sua ampla aplicabilidade e excelente produtividade desde a programação, configuração da ferramenta até a operação real. Alta velocidade, baixo consumo de energia, alta segurança, projetado para clientes que precisam de baixo consumo de energia e alta eficiência.

Dobra eficiente das chapas metálicas


• Várias opções de configurações da máquina.
• Vários parâmetros de pressão e comprimentos de processamento.
• Régua de grade de alta precisão, garantia poderosa para precisão de dobra.
• Fácil de operar e ergonomicamente projetado.

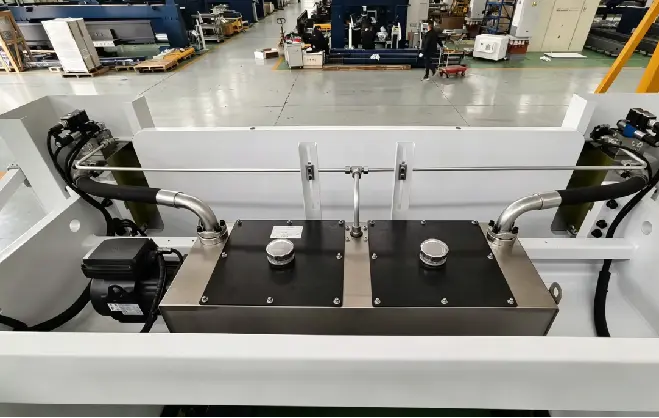

Cilindro Hidráulico


Os cilindros de óleo principais em ambos os lados adotam servo válvula eletro-hidráulica e escala de grade para formar um controle de circuito fechado, com feedback preciso e operação precisa do controle deslizante, de modo que a precisão de dobra e a precisão de posicionamento repetida do controle deslizante sejam altas.

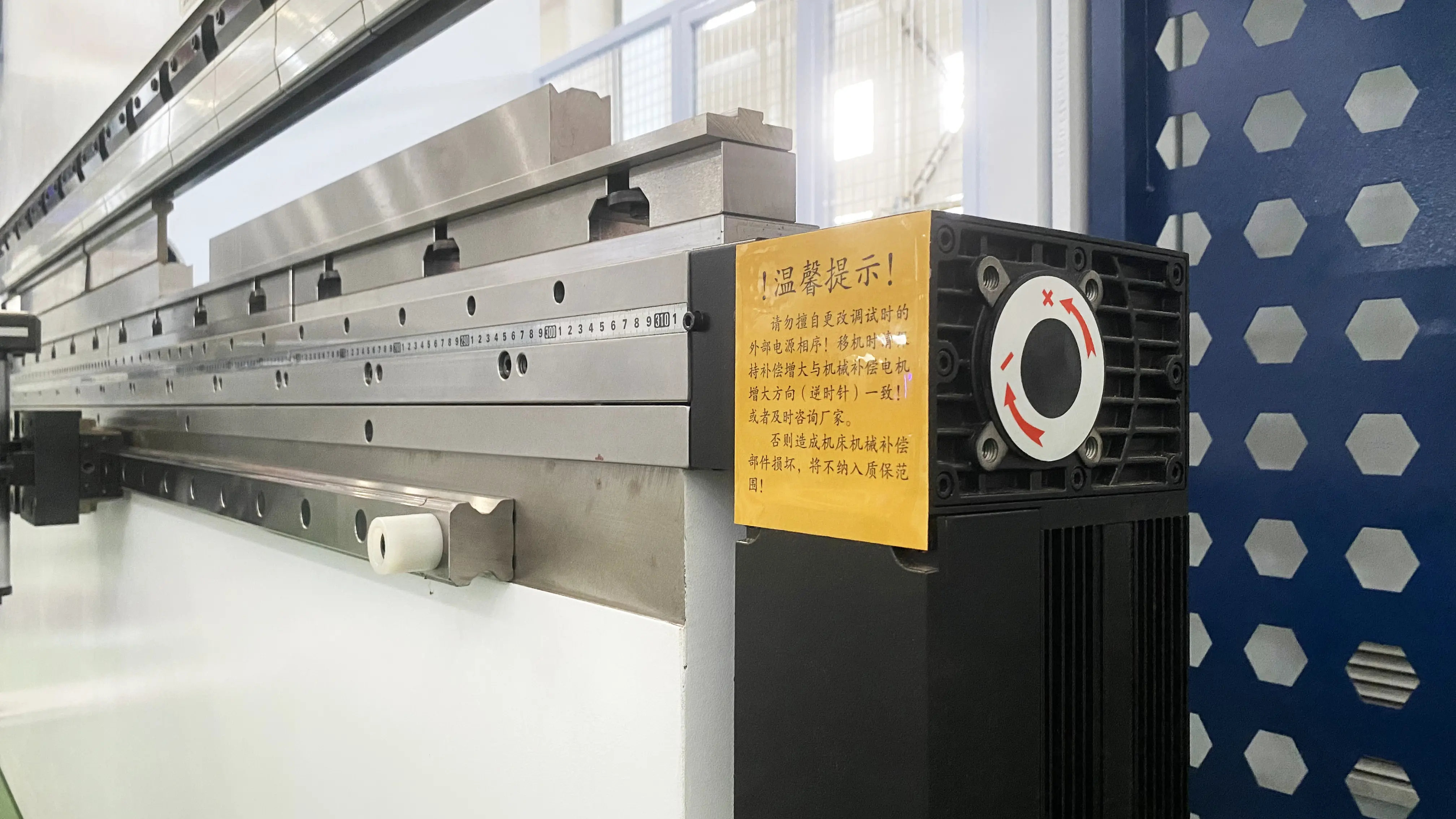

Sistema mecânico de coroação bidirecional



●  O sistema CNC calcula e define automaticamente a quantidade de compensação, e a compensação adota controle de circuito fechado com alta precisão de controle, o que garante a consistência do ângulo de dobra ao longo de todo o comprimento.
●  O sistema de coroação mecânica é uma estrutura ajustável bidirecional, que pode atender ao ajuste de compensação da máquina em direções transversais e longitudinais.

Sistemas de calibre traseiro



O mecanismo do calibre traseiro com funções completas é adotado, e o calibre traseiro múltiplo pode ser selecionado e controlado. As peças funcionais no calibre traseiro, como trilho de guia, parafuso de esfera, rolamento, etc., todos usam acessórios de alta qualidade para garantir a precisão do calibre traseiro.

Régua de Grade de Alta Precisão



Placas em forma de C são instaladas em ambos os lados da fuselagem, e régua de grade de alta precisão é instalada na placa em forma de C, de modo a evitar a influência da deformação da fuselagem na precisão de dobra durante a dobra.

Proteção de segurança laser



Evite apertar as mãos, evitar lesões de operação, proteção eficaz para os operadores.

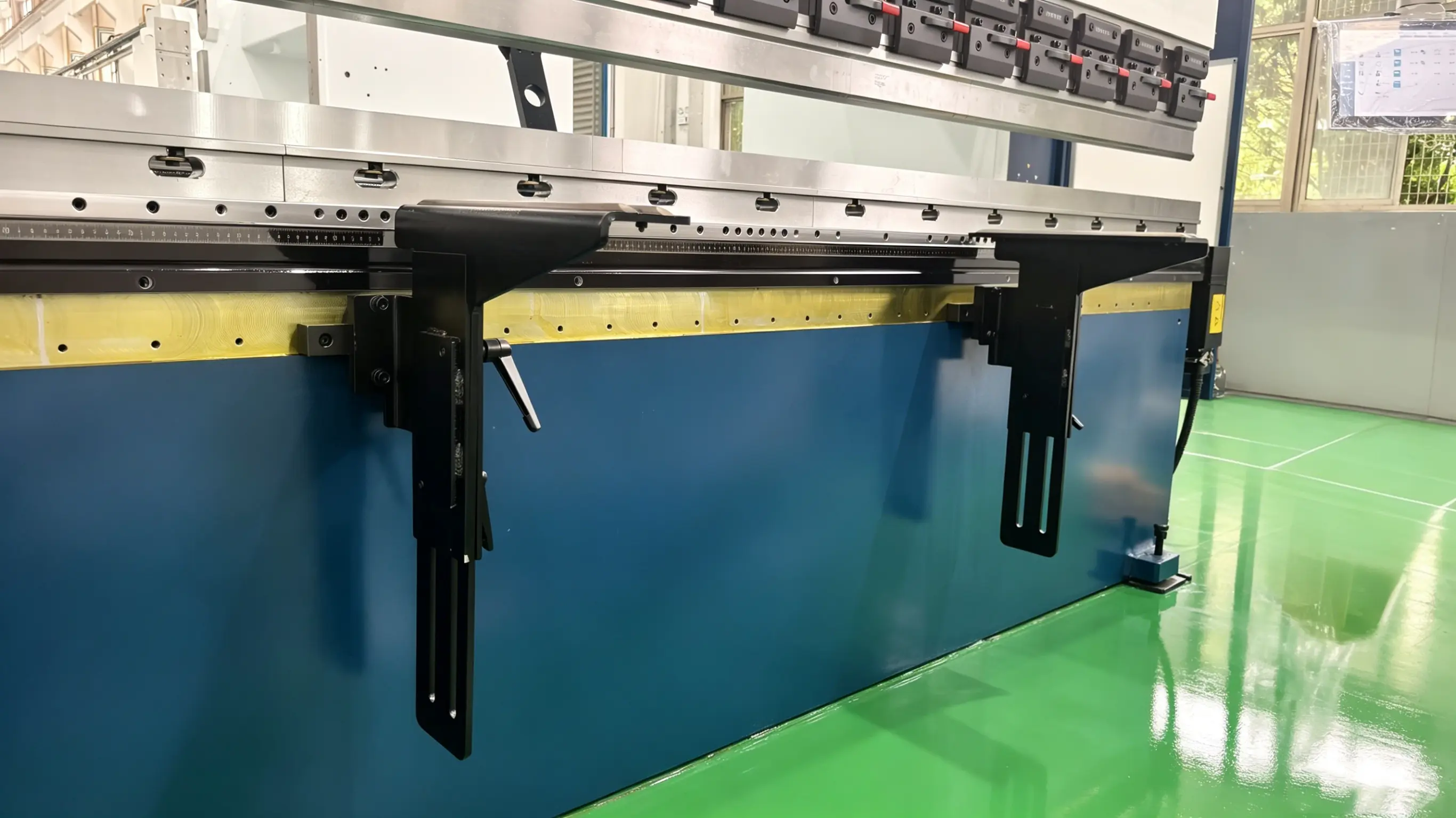

Suporte Móvel



A parte superior da bancada é fornecida com um suporte móvel. O suporte pode ajustar a altura e o ângulo de rotação conforme necessário, ajustar a posição móvel de acordo com a distância do passo e ajudar a operação de dobra, que é confortável e eficiente.

Capacidade de corte
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série HBS

Força de pressão (kN)

Comprimento de curvatura (mm)

Largura entre colunas (mm)

Profundidade da garganta (mm)

Traço deslizante (mm)

Altura da cama (mm)

(Velocidade Rápida)

(Velocidade de Trabalho)

(Velocidade de rotação de retorno)

Potência do motor principal (Kw)

Capacidade do reservatório de óleo (L)

Dimensions(mm)(Length)

Dimensões (mm) (Largura)

Dimensões (mm) (altura)

Peso da máquina (kg)

600

1500

1200

215

350

575

200

20

200

6

80

2350

1400

2330

4000

600

2050

1700

215

350

575

200

20

200

6

120

2950

1400

2330

4900

600

2550

2100

215

350

575

200

20

200

6

120

3450

1400

2330

5950

1100

3100

2700

235

410

585

220

17

200

10.8

200

3950

1800

2650

8350

1100

4100

3700

235

410

585

220

17

200

10.8

200

4950

1800

2650

9200

1600

3100

2700

235

410

585

180

14

180

13.2

200

3970

1850

2650

10500
