MPS-T5
Potência disponível: 1500W-6000kW (opcional) Tipo de modelo:semi-automático carregamento, carregamento totalmente automático etc.
MPS-T5 Facultativo Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

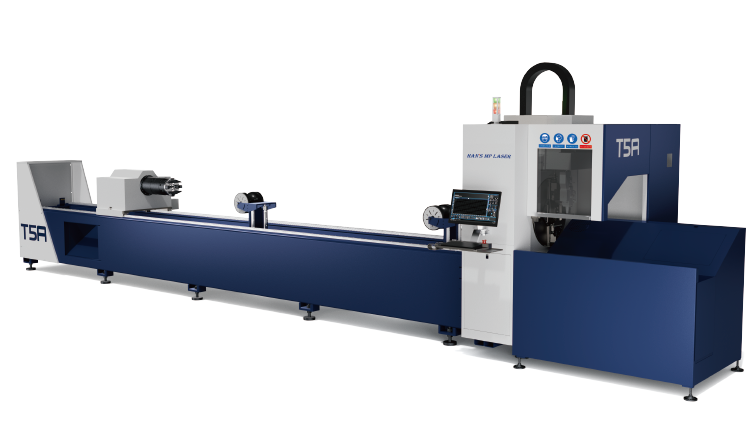

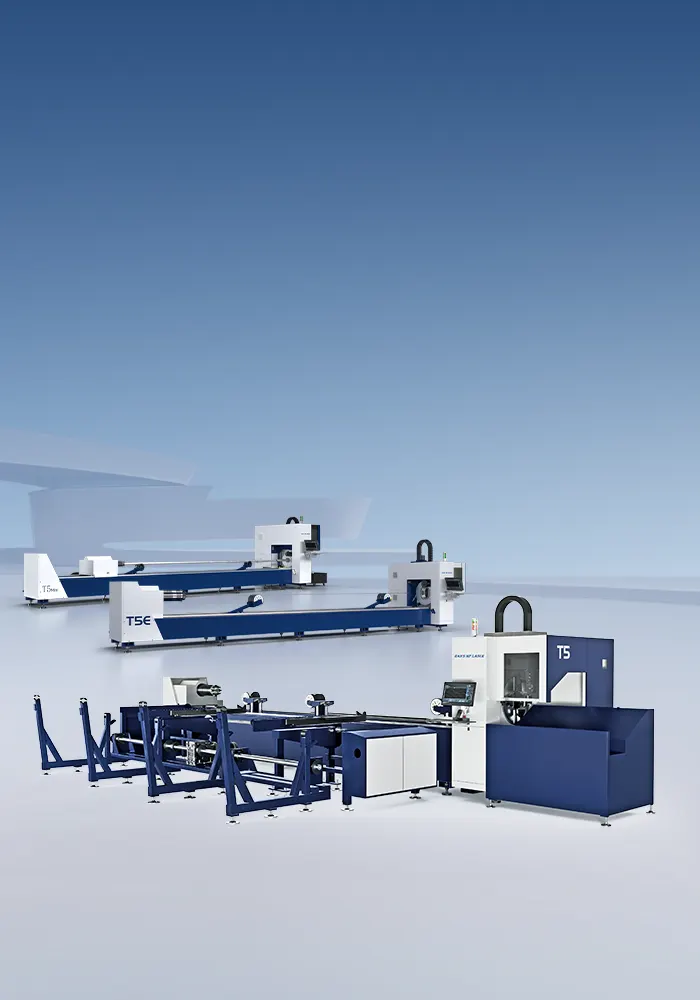

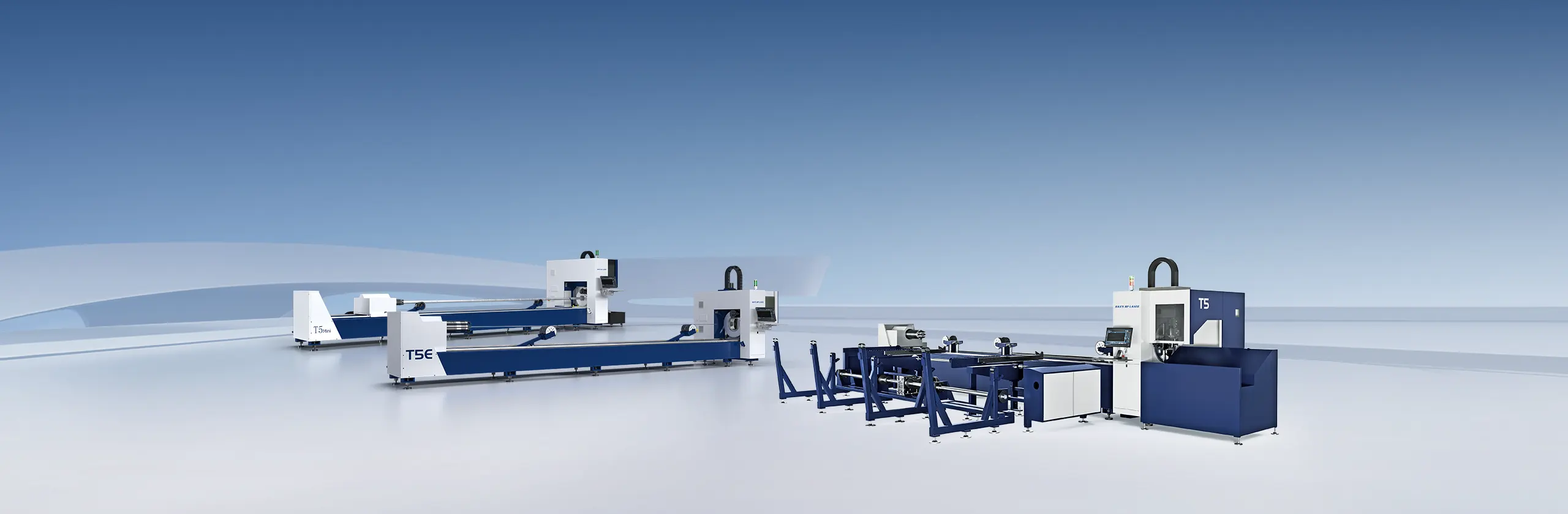

Máquina de corte profissional do tubo do laser, três soluções, seis configurações

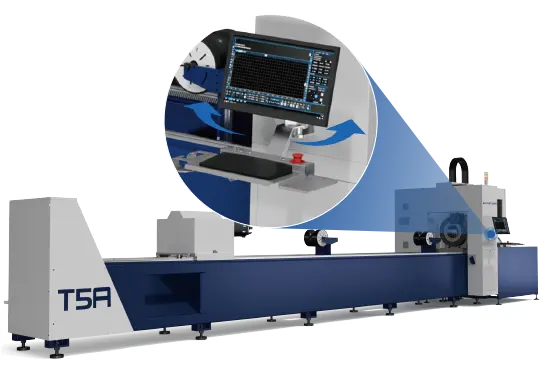

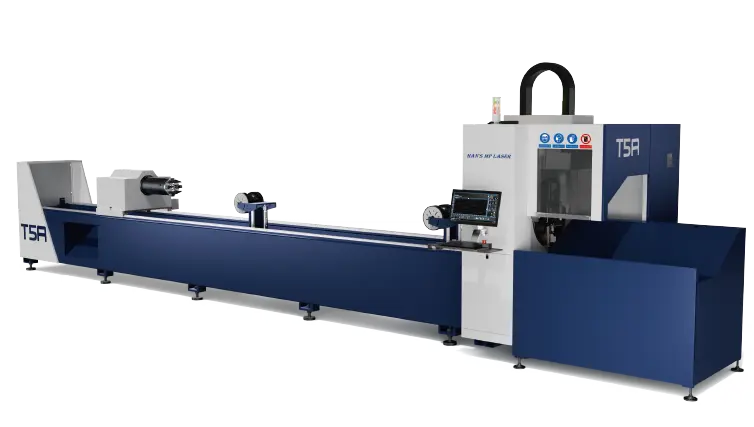

Diferentes modelos podem ser selecionados de acordo com diferentes necessidades. A potência do laser 1.5kW-6kW é opcional. A máquina padrão T5A pode ser equipada com carga semi-automática, carga totalmente automática, descarga auxiliar de roda de diâmetro variável, bloqueio de escória, etc.

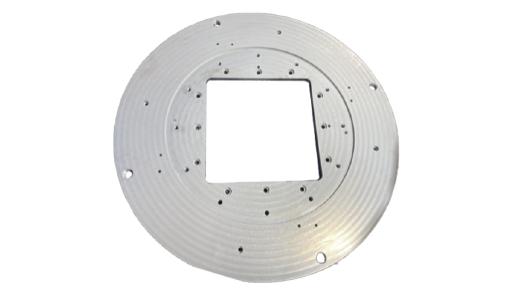

Máquina de solda resistente de alta resistência



Soldagem de aço premium: O aço de alta qualidade garante rigidez estrutural com estresse de soldagem minimizado.

Tratamento térmico de fase dupla: O recozimento do estresse-alívio pós-soldagem + envelhecimento secundário após o semi-acabamento evita a deformação a longo prazo, aumentando a resistência sísmica, a rigidez e a estabilidade.

Usinagem de pórtico integrada: Os centros de usinagem de precisão importados de nível superior permitem o processamento de passagem única, garantindo a precisão da cama (±0,015mm) e a precisão da montagem

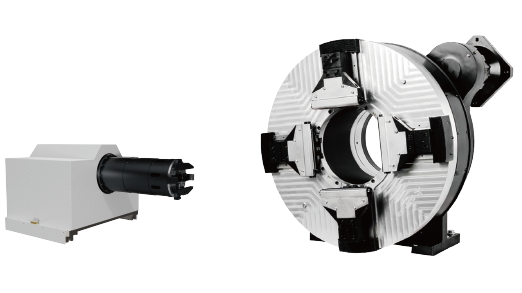

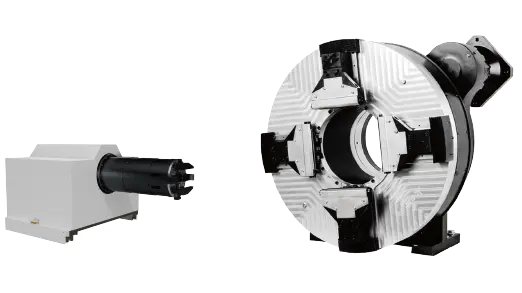

Chuck duplo para evitar a vibração de processamento



Projeto selado completo: O conjunto integrado de mandril dianteiro/traseiro à prova de poeira garante entrada de contaminação zero com inércia mínima para operação de alta velocidade.

Abraçadeira versátil: Mandris de rolos duplos seguram firmemente tubos redondos, quadrados, retangulares, vigas I e tubos de perfil especial simétricos.



Chuck duplo para evitar a vibração de processamento


O design totalmente selado do mandril impede a entrada de detritos. Blocos deslizantes guiados por precisão com componentes endurecidos e resistentes ao desgaste garantem precisão de ± 0,01 mm. A extensão e rigidez otimizadas da pinça de rolo duplo (<0,05 mm deflexão) garantem um aperto estável durante a rotação de alta velocidade.

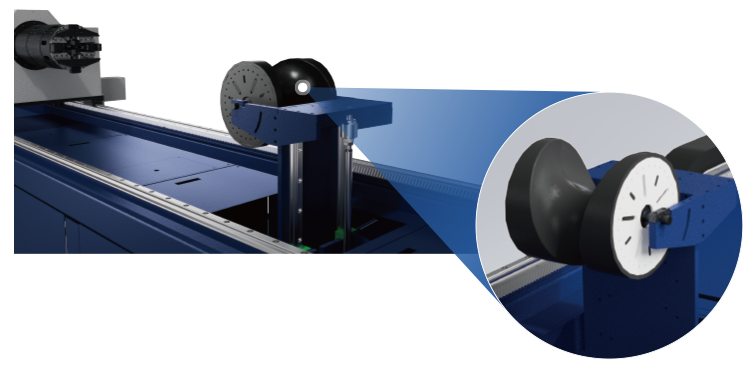

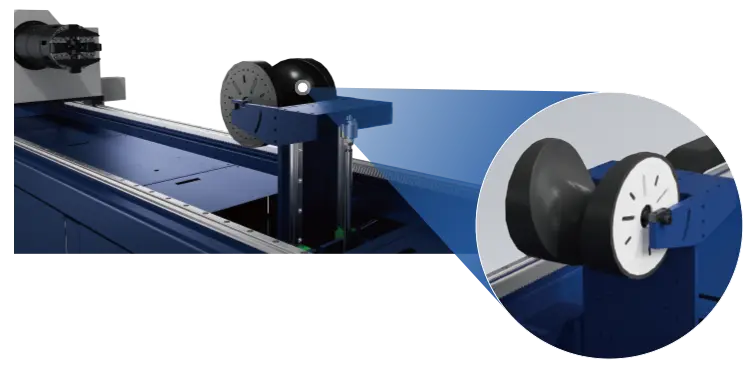

Suporte de roda de diâmetro variável



Reduzindo a vibração da rotação de alta velocidade dos tubos para tornar o corte mais preciso, reduzindo a amplitude de afundamento dos tubos para melhorar a retidão linear dos tubos e evitar que os tubos tremam para a esquerda e para a direita.

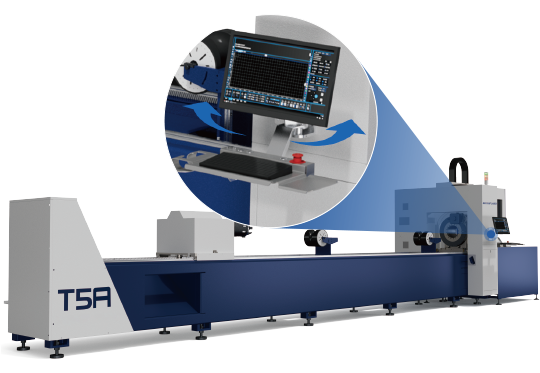

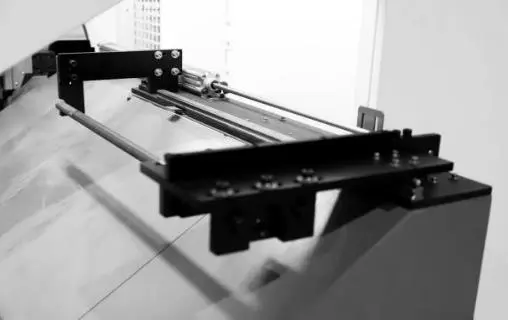

Corte anti- vazio


Monitoramento em tempo real do comprimento da cauda para evitar o corte vazio. O sensor monitora o comprimento da cauda do tubo em tempo real para ver se é maior ou igual ao valor definido para evitar o corte vazio da cabeça de corte.

Puxa Adaptativa Single Chuck


A tração adaptativa torna o corte flexível e eficiente. A pinça puxadora segura o tubo para puxar adaptativamente. garantindo que o tubo esteja sempre no curso de alimentação.

Facultativo
Processamento de chanfros
Carga semiautomática
Carregamento totalmente automático
Processamento de chanfros
Fornece convencimento para procedimentos de soldagem subsequentes. Suporta uma variedade de tipos de chanfro, como chanfro de sela, chanfro K, chanfro Y, chanfro W, chanfro X. etc.

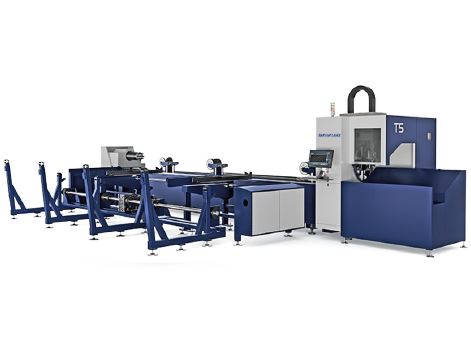

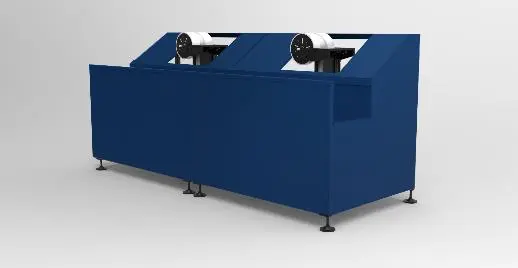

Carga semiautomática
Requisitos de tubos: ● Comprimento da tubulação: 5500mm-6100mm ● Tubo único: peso: ≤80kg ● Tubo redondo: Φ20mm-Φ120mm ● Tubo quadrado: 20 x 20mm-120mm x 120mm

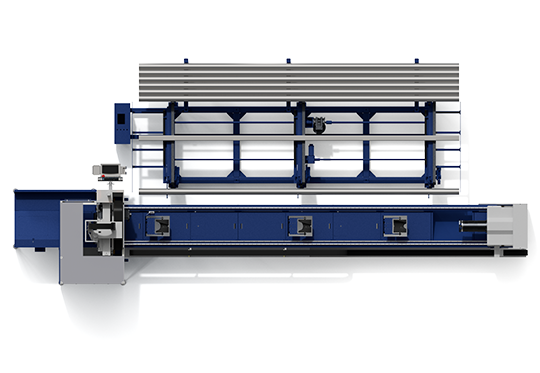

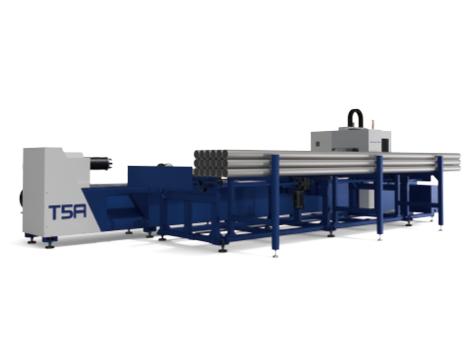

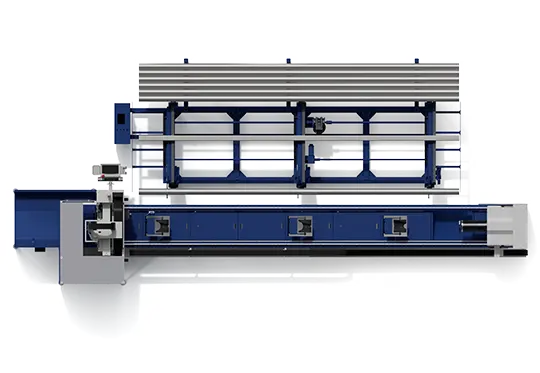

Carregamento totalmente automático
Requisitos de tubos: ● Comprimento da tubulação: 5500mm-6000mm ● Tubo único: peso: ≤90kg ● Tubo redondo: Φ20mm-Φ150mm ● Tubo quadrado: 20 x 20mm-120mm x 120mm ● Comprimento lateral da seção retangular da tubulação: 20mm-120mm
Capacidade de corte
12mm de aço inoxidável
12mm de aço inoxidável
12mm de aço inoxidável
12mm de aço inoxidável
Amostra de dados técnicos
* Apenas para referência, Todos os dados devem estar sujeitos a documentos técnicos reais.

Série T5

Comprimento máximo do tubo processável

Velocidade máxima

Aceleração máxima de funcionamento

Capacidade máxima de carga (simples)

Comprimento do material da cauda

Gama de espessura da parede do material

Capacidade de transformação

≤6500mm

T5mini: 200R/min

1,0g

260kg(≤43kg/m)

≥80mm

≥0,8mm

H Feixe≤8#

≤6500mm

T5: 120Rmin

1,0g

260kg(≤43kg/m)

≥80mm

≥0,8mm

H Viga≤20#
