Série PLT

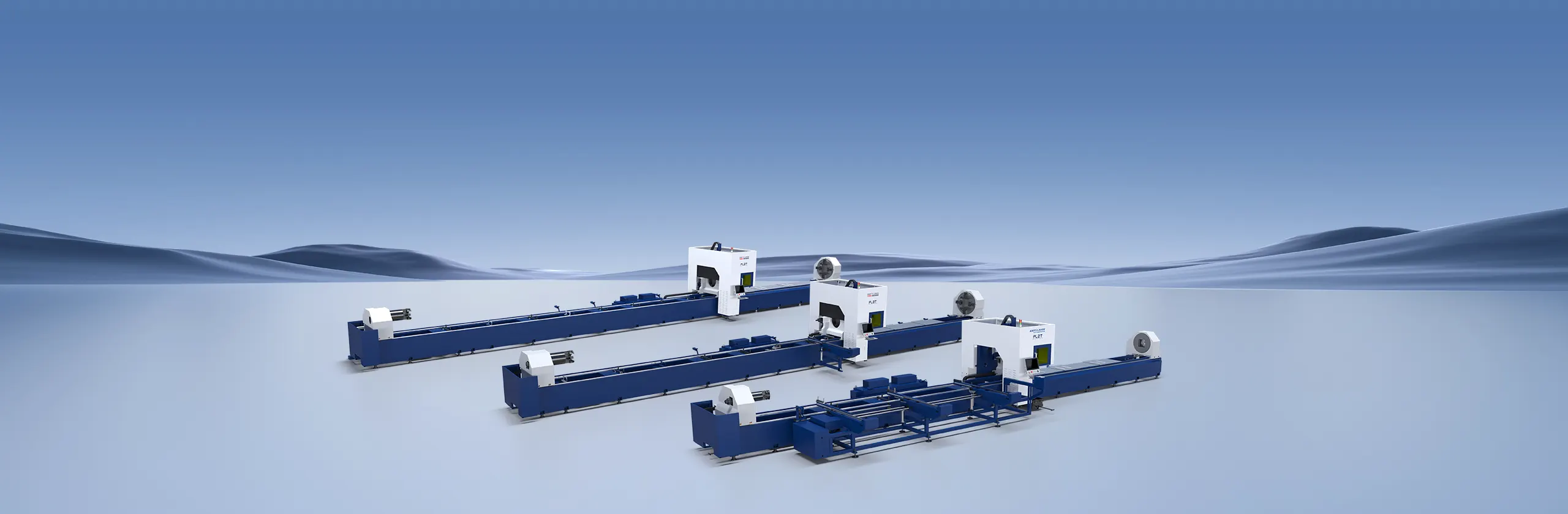

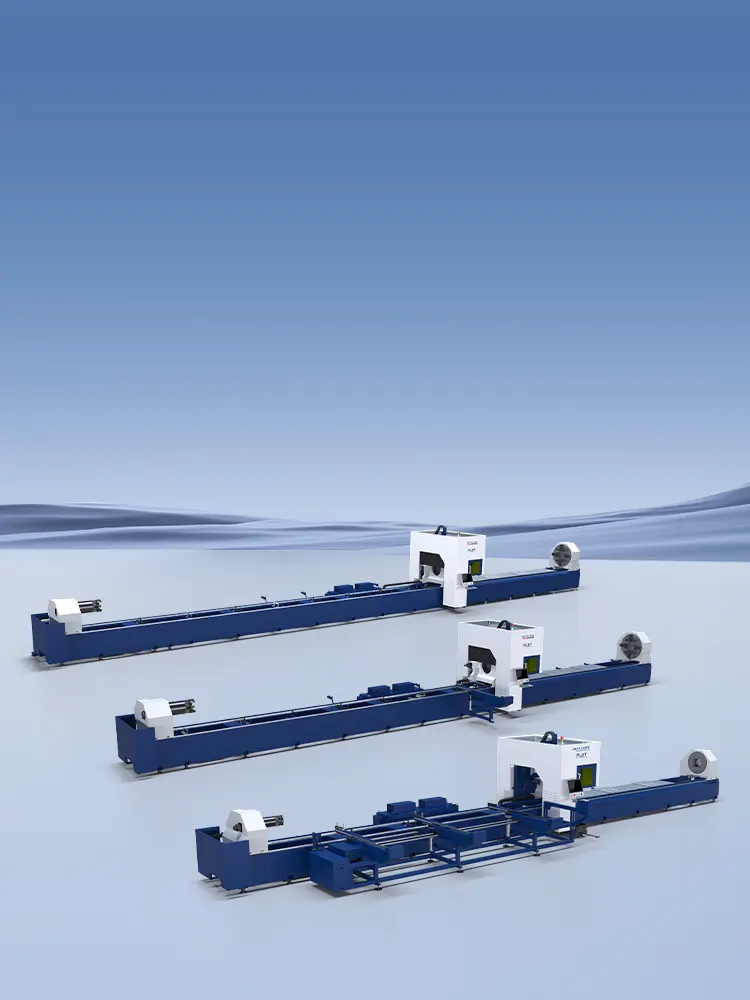

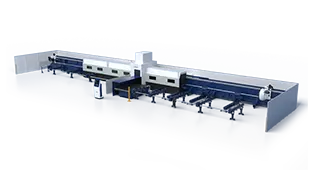

Máquina profissional de corte de tubos a laser de fibra Design modular para configurações flexíveis Suporta carregamento de material de 6m / 9m / 12m com opcional
Série PLT OpcionalAmostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão Geral
Design Modular para Configurações Flexíveis
A máquina de corte a laser profissional de tubos da série PLT é ideal para cortar tubos de aço carbono, aço inoxidável, cobre, liga de alumínio (quadrados, redondos, ovais e com formatos especiais), perfis e outros tubos metálicos. Oferece alta velocidade, precisão, eficiência e ótimo custo-benefício, tornando-a a escolha preferida para a indústria de processamento de tubos metálicos.

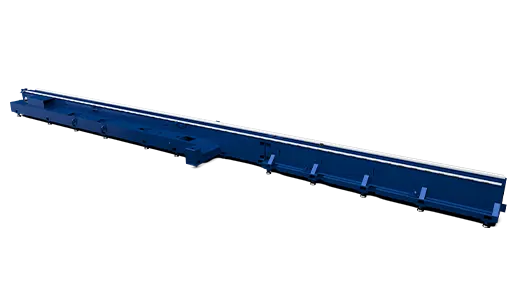

Estrutura da Plataforma Horizontal

A configuração horizontal com trilhos-guia lineares de alta precisão garante uma transmissão suave e eficiente, além de uma robusta capacidade de carga.

Mandris de Precisão

Equipados com um sistema de transmissão de precisão para evitar contaminação e manter a precisão da transmissão.

O sistema de mandril triplo com o segundo e o terceiro mandris oferece capacidade de curso total, eliminando a necessidade de ajustes de marcha ao alternar entre tubos grandes e pequenos.

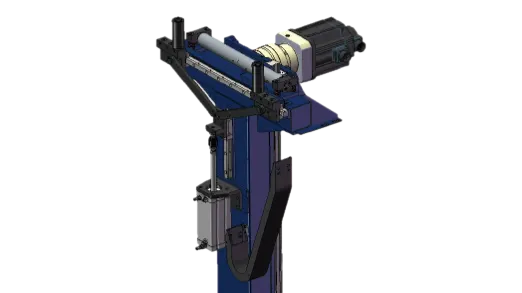

Suporte Flutuante

As unidades de suporte ajustam-se dinamicamente ao raio de rotação do tubo. Controle independente por servomotor, resposta rápida e alta capacidade de carga, garantindo posicionamento estável e maior precisão de usinagem.

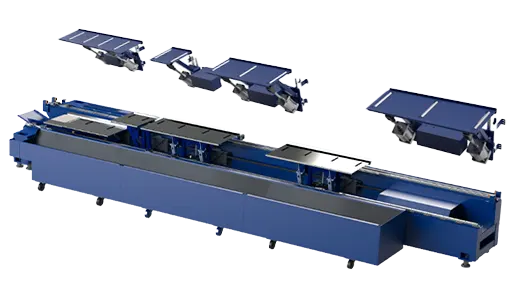

Sistema de Suporte Flutuante

Descarga fixa com amortecedor e função de inclinação e deslizamento, equipada com sistema de reconhecimento por visão para identificação precisa e classificação rápida de diversas peças. Sistema de descarga flutuante de 6 m com alta capacidade de carga, que manuseia facilmente tubos acima de 300 kg.

Zero Resíduos

A cabeça de corte pode cruzar o mandril central e cortar na outra direção, resultando em zero resíduos e melhorando o aproveitamento do material.

Opcional
Corte Chanfrado
Semiautomático
Totalmente automático

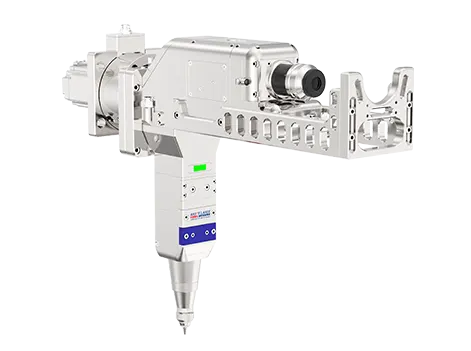

Corte Chanfrado
A cabeça de corte de ranhuras, com direitos de propriedade intelectual totalmente independentes, oferece desempenho superior e garantia de pós-venda e manutenção pontuais. Corte de ranhuras, emendas sem emendas, adequada para soldagem subsequente de estruturas de aço e tubos de grande porte.
Semiautomático
Filas de tubos podem ser colocadas no mecanismo de carregamento, que completa automaticamente o carregamento, a alimentação e o alcance da posição de fixação do mandril de um único tubo.

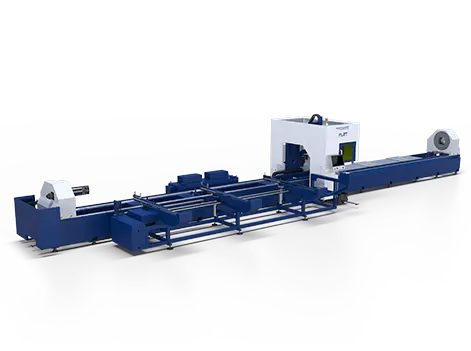

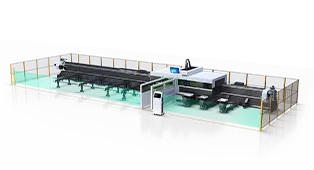

Totalmente automático
Feixes de tubos podem ser empilhados no silo, e o carregamento, a alimentação e o alcance de tubos individuais até a posição de fixação do mandril podem ser feitos automaticamente;
Amostras de corte
Dados Técnicos
Diversos formatos disponíveis, todos os dados sujeitos a soluções técnicas.

Série PLT

Diâmetro do Tubo Redondo

Comprimento Lateral do Tubo Quadrado

Precisão de Posicionamento (X/Y)

Repetibilidade (X/Y)

Velocidade Máxima de Posicionamento (X/Y)

Velocidade Máxima de Posicionamento (A/B/C)

Comprimento Máximo de Carga

Comprimento de Descarga

Peso Máximo do Tubo

φ20-240mm

□20-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

6200mm

0-6000mm

300kg

φ30-240mm

□23-240mm

±0.05mm/1000mm

±0.05mm

100m/min

100rpm

9200mm

0-9000mm

300kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

6200mm

0-6000mm

500kg

φ30-360mm

□30-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

9200mm

0-9000mm

600kg

φ40-360mm

□40-350mm

±0.05mm/1000mm

±0.05mm

80m/min

80rpm

12200mm

0-12000mm

850kg
