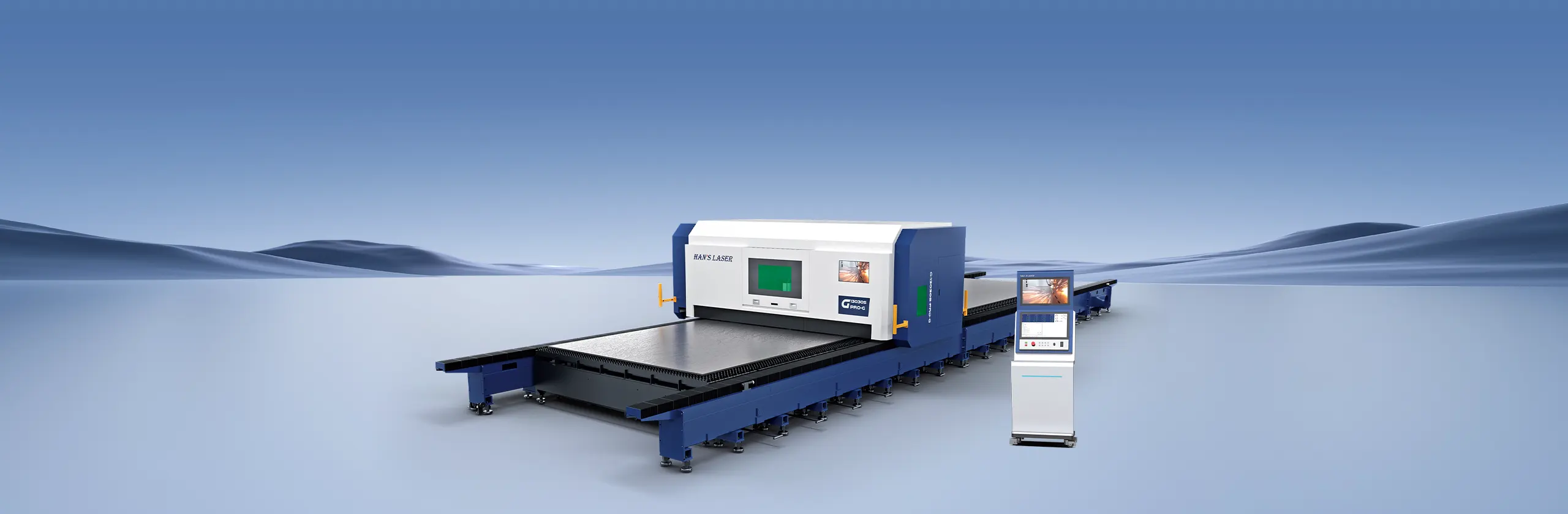

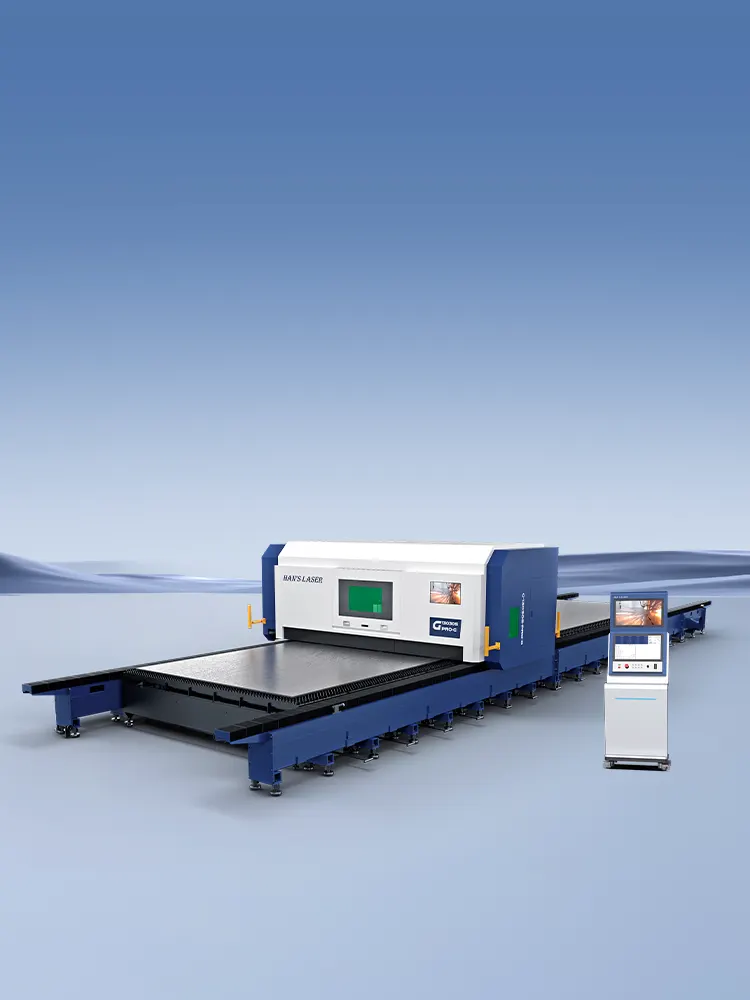

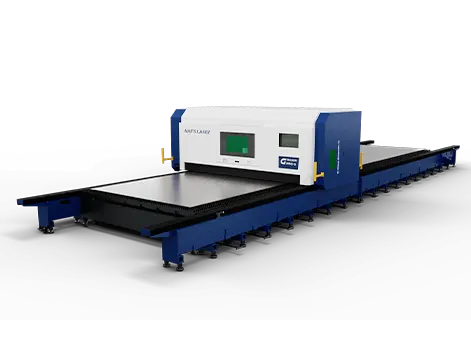

Máquina de Corte a Laser de Grande Formato com Trilho Linear 6025 ⁄ 8025 ⁄ 13025 ⁄ 26025 ⁄ 30025 Potência disponível: 12 kW ⁄ 20 kW ⁄ 30 kW ⁄ 40 kW ⁄ 60 kW
S PRO- A ⁄ G OpcionalAmostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral
Máquina de corte a laser de grande formato com trilho linear e custo-benefício revolucionário
A máquina de corte a laser de fibra da série S PRO-A ⁄ G concentra-se em cortes a laser com potência de 10 kW ou mais e é capaz de cortar chapas grossas de forma estável, atendendo aos requisitos de corte com potência de 10 kW ou mais. Incluindo um banco de dados completo de processos de corte especializados com potência de 10 kW ou mais, ela pode gerar o máximo de valor para você.

Máxima Confiabilidade e Estabilidade

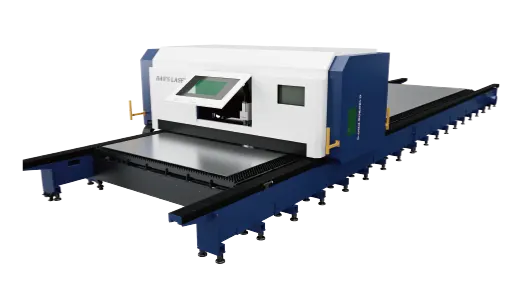

Cama de trilho linear modular

A cama e a bancada são projetadas separadamente, evitando a deformação térmica da cama;
A cama de trilho linear segmentada com estrutura compacta é de fácil manutenção e possui longa vida útil.

Alta Dinâmica

Viga de Alumínio Extrudada
Quando a largura do formato é inferior a 4 m, utiliza-se uma viga extrudada de alta rigidez, otimizada por análise de elementos finitos. A cavidade interna é projetada para dispersar eficazmente as tensões internas e externas, sendo mais leve e com melhor desempenho dinâmico. A conexão entre a viga e o palete é feita por uma estrutura telescópica adaptável, garantindo estabilidade de corte a longo prazo em diferentes circunstâncias.

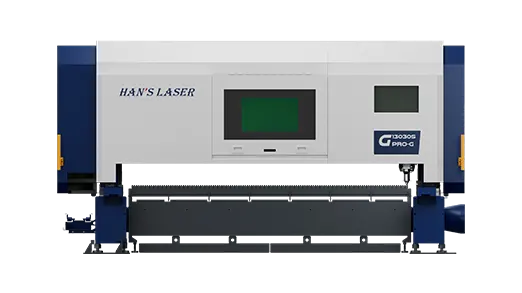

Segurança do Laser

Tampa do pórtico com janelas de vidro laser OD 5+:

Protege os olhos e a pele da radiação laser;
Reduz a poluição sonora;
Reduz a poluição da fumaça de corte;
Proporciona um bom ambiente de trabalho;

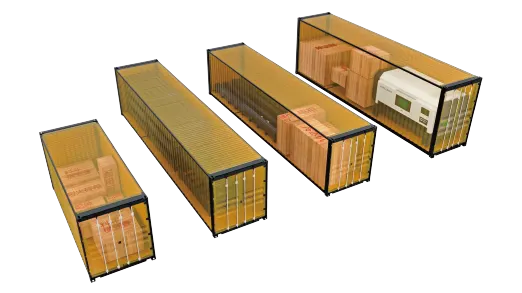

Economia nos Custos de Envio

Design de plataforma emendada
A mesa de trabalho e a plataforma da máquina podem ser carregadas em contêineres padrão em seções, enquanto a tampa do pórtico e a viga não precisam ser desmontadas e podem ser carregadas nos contêineres padrão como um todo, o que melhora efetivamente a eficiência da instalação no local do cliente e facilita significativamente o transporte e a instalação do equipamento no exterior.

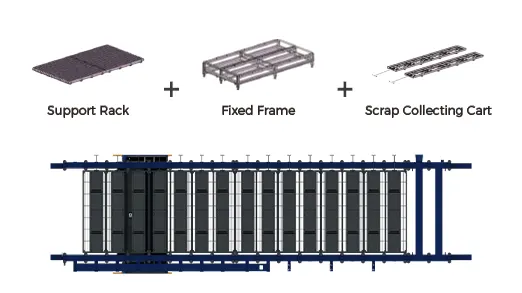

Fácil de Manter

Bancada de trabalho independente.
Apoio independente para os pés, completamente separado da mesa, para solucionar o impacto da carga de chapas de espessura média sobre a mesa. Fácil de desmontar e manter, com baixo custo de utilização.

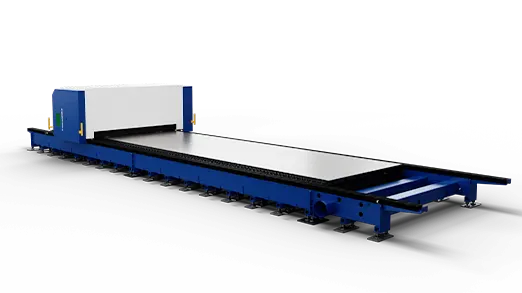

Format ultra-large

Adapté à la découpe de tôles grand format et épaisses.
Avec une grande largeur de travail de 13 m x 3 m, la largeur de travail peut être sélectionnée entre 3 m, 3,5 m / 4 m, et la longueur peut être étendue jusqu'à 15 m / 26 m / 30 m, voire plus. Elle peut supporter une découpe laser ultra-haute puissance de plus de 60 kW, répondant ainsi aux besoins des structures métalliques, de la construction navale, de l'industrie lourde et d'autres secteurs pour la découpe de tôles grand format et épaisses.

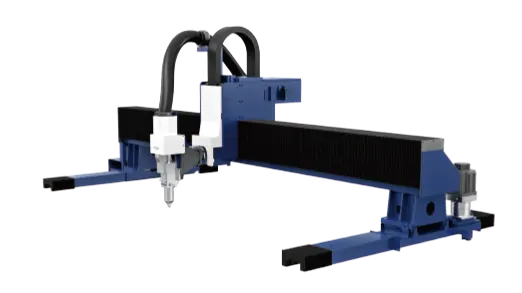

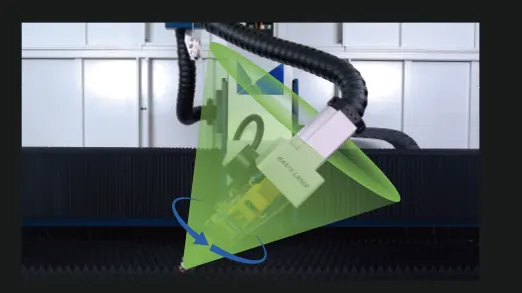

Corte chanfrado vertical disponível

Estrutura de cabeçote oscilante de autopesquisa de Han
Design leve e alto desempenho dinâmico. Para corte chanfrado, algoritmos e funções como o algoritmo seguidor de chanfro, o algoritmo de compensação da ferramenta de chanfro, o algoritmo de polarização do pêndulo de chanfro, a detecção automática vertical de chanfro, a redefinição automática vertical de chanfro e outros algoritmos e funções foram desenvolvidos para atender às necessidades de processamento de chanfro em diversos setores.

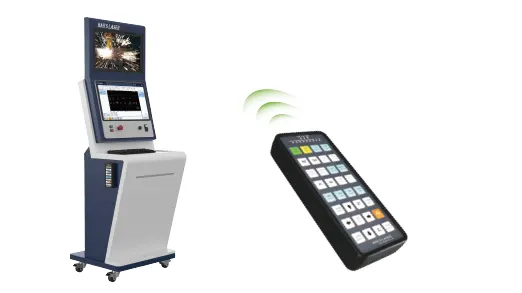

Operação Intuitiva da Máquina

Console do operador com tela de monitor
Monitoramento em tempo real dentro da máquina-ferramenta, para que os operadores conheçam o processo de corte rapidamente, enquanto equipado com um teclado portátil de 32 teclas para fazer com que o equipamento execute as operações necessárias rapidamente, simplificando significativamente os procedimentos operacionais e fornecendo uma forte garantia de produção eficiente.

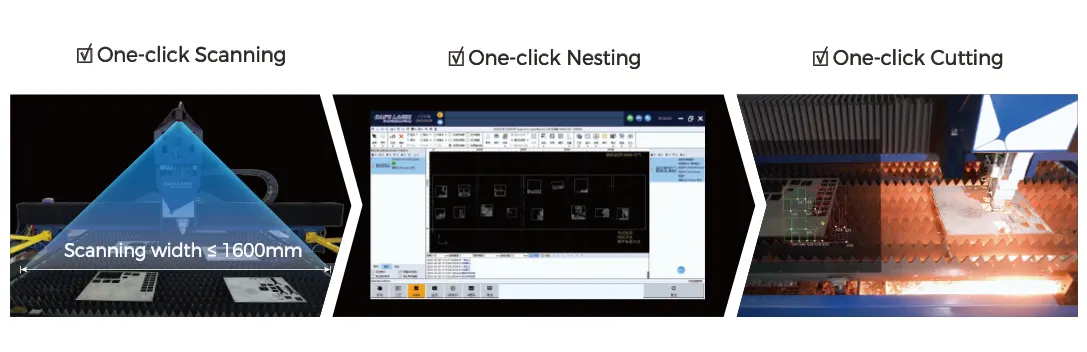

Utilize Folhas de Remanescentes

Solução inteligente para processamento de material remanescente, baseada em tecnologia de inspeção visual automatizada para posicionar qualquer número de geometrias de peças na folha de remanescente. A área de processamento de remanescentes alcança cobertura total da mesa de trabalho, suporta escaneamento simultâneo de múltiplas placas com reconhecimento preciso do contorno do remanescente em uma única etapa, revolucionando os métodos tradicionais ineficientes de remanescentes com rápida otimização da produção e uso econômico do material.

Opcional
Tampa do Pórtico Padrão

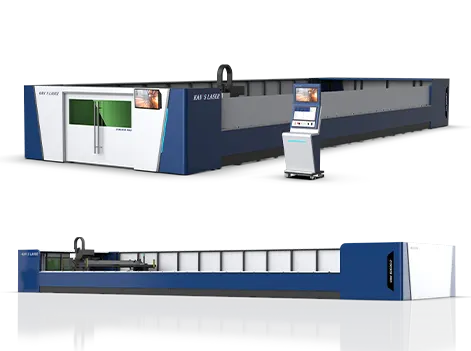

Opcional - Tampa da Máquina Inteira
Tampa do Pórtico Padrão
Tampa do Pórtico Padrão
Opcional - Tampa da Máquina Inteira
Opcional - Tampa da Máquina Inteira
Amostras de corte
Dados técnicos
* Apenas para referência. Entre em contato conosco para obter parâmetros mais específicos do modelo.

S Pro - A (Reto)/G (Bisel)

Área de Trabalho

Velocidade Máxima de Posicionamento do Eixo (X/Y)

Precisão

Repetitividade

Peso Máximo da Folha

Potência do Laser Disponível

6100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

7200kg/table

8100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

9600kg/table

13100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

15600kg/table

12kW/20kW/30kW/40kW/60kW

26100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

31200kg/table

30100mmx2600mm

80m/min

0.05mm/m

0.03mm/m

36000kg/table
