Série HF
Fácil de usar ⁄ Desempenho dinâmico ultra alto ⁄ Segurança laser ⁄ Economia de custos Potência disponível:6kw ⁄ 8kw ⁄ 12kw ⁄ 15kw ⁄ 20kw ⁄ 30kw ⁄ 40kw (opcional)
Série HF Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

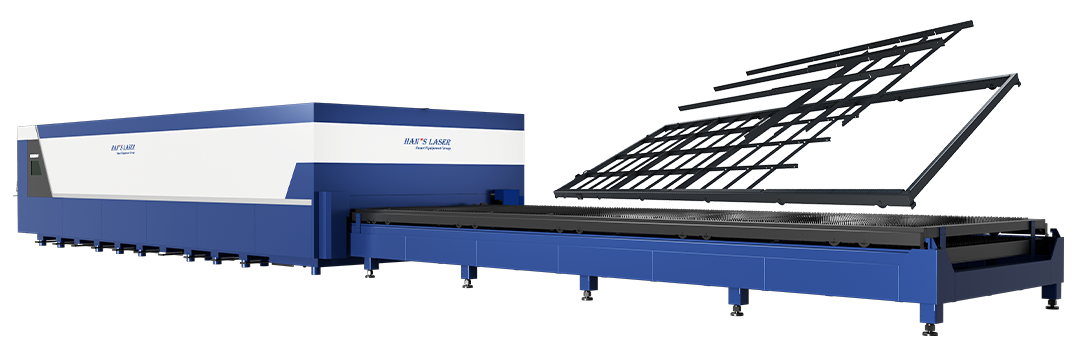

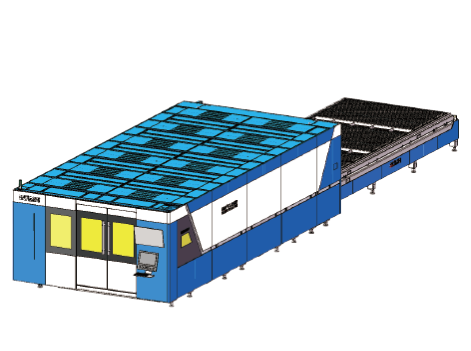

Máquina de corte a laser de fibra de alta velocidade
A máquina de corte a laser de fibra de alta velocidade da série HF é um produto clássico do punho criado pelo laser de Han. Concentrando-se no corte a laser 12kw+ e no corte estável da placa grossa, pode cumprir as exigências do corte ultra-alto do poder 30kw+. Tem um banco de dados completo de processo especializado em corte de nível 12kw+, perfuração de segundo zero, corte estável de placa grossa, corte de baixa pressão, corte limpo e outras tecnologias exclusivas, que podem criar valor para os clientes na maior extensão.

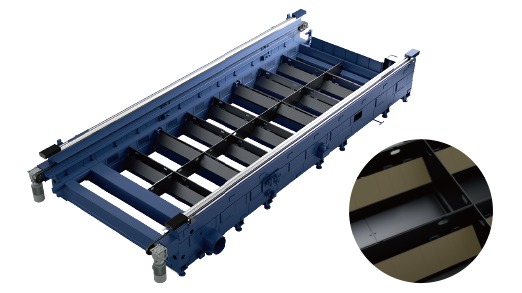

Cama de máquina oca integrada



• A cama de torno é soldada e formada por aço carbono e processada então por recozimento, usinagem áspera, envelhecimento por vibração, acabamento e outros processos para alcançar alta precisão.

• A estrutura oca integrada não é afetada pelo alto calor da placa, o que realmente evita o risco de deformação da cama causada pelo aquecimento de alta potência e atende aos requisitos para uso de energia ultra-alta de 30.000 W.

• Estrutura protetora de tijolo refratário de alta potência, manutenção conveniente, baixo custo de manutenção.

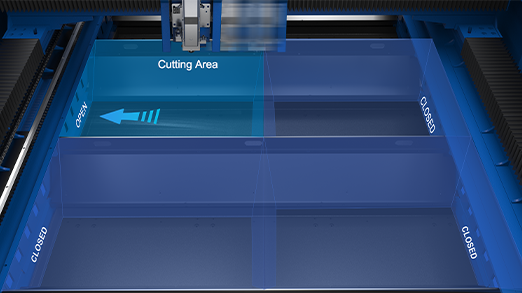

Sistema de ventilação eficiente



Siga o trabalho de corte, distribua inteligentemente o volume de ar de cada saída de exaustão para cada estrutura de separação e melhore efetivamente a capacidade de ventilação e remoção de poeira da área de processamento.

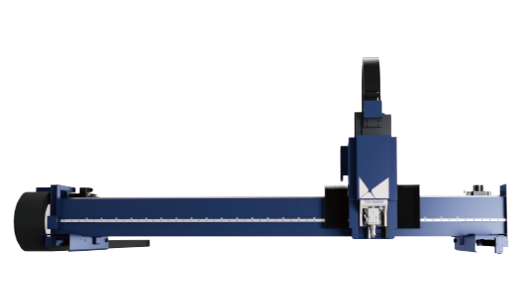

Feixe de alumínio integrado de classe aeroespacial



• Peso leve, maior densidade, melhor rigidez, alta auto-adaptabilidade, alta estabilidade e desempenho dinâmico superior.

• Estrutura da cremalheira da engrenagem do eixo Z, resistência ao impacto e resistência da poluição.

•A estrutura de instalação do bloco de pressão do trilho guia impede que o impacto da cabeça de corte altere a precisão do conjunto do trilho guia.

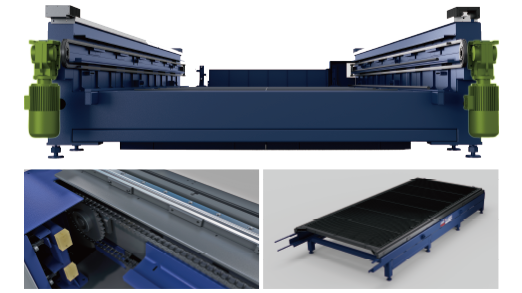

Plataforma de Troca Paralela de Motor Duplo



• Estrutura de troca paralela de motor duplo: A troca de placa independente/síncrona evita a vibração, permitindo trocas de material ininterruptas para aumentar a eficiência.
• Bancada deslizante: Design destacável para limpeza interna instantânea e manutenção.
• Corrente resistente + mesas duplas: Interface robusta e corrente de arrasto de alta resistência suportam placa grossa, corte de alta potência com troca automática para produção contínua.
• Tabela Anti-Warp modular: Suportes densos e reforçados resistem ao calor de alta potência; módulos de substituição rápida simplificam a manutenção.

Cabeça de corte inteligente de ultra-alta potência



Cabeça de corte inteligente ultra-alta potência de Han, 100% auto-projetado. O sistema óptico do núcleo com direitos de propriedade intelectual independentes pode transportar 30kw ultra-alta potência. O desempenho do servo é preciso e estável, e pode se adaptar a condições de trabalho mais severas. Excelente estrutura, caminho óptico independente, levando em anti poluição e vedação. Monitorização inteligente, interação homem-computador conveniente.

Fonte laser de fibra



O laser de fibra contínua do grupo multimodo 4kW-30kW do Photon C da Han é equipado com um módulo ótico novo de alta potência. A eficiência de conversão eletro-óptica do módulo é superior a 40%, reduzindo fundamentalmente o custo total de energia. Equipado com uma nova geração de sistema de controle eletrônico desenvolvido independentemente, o equipamento tem compatibilidade mais forte, operação simples e mais amigável, monitoramento interno em tempo real, resposta rápida de feedback de dados e resposta de pulso de modulação em microssegundos. O controle estrito da qualidade do feixe, apoiando a análise do cenário da aplicação dos especialistas em laser da Han, dá o jogo completo ao desempenho do laser.

Sistema CNC HAN'S 901



A linguagem de design é simples, a cor da interface é brilhante, a janela de operação é intuitiva e fácil de usar, e a "Fundação 0" é fácil de operar.

Equipado com a comunicação de monitoramento de barramento de cabeça de corte mais avançada e algoritmo de detecção de aviso precoce, combinado com o diagrama de detecção de status de corte, a vida útil e a qualidade de corte da cabeça de corte são garantidas na maior extensão.

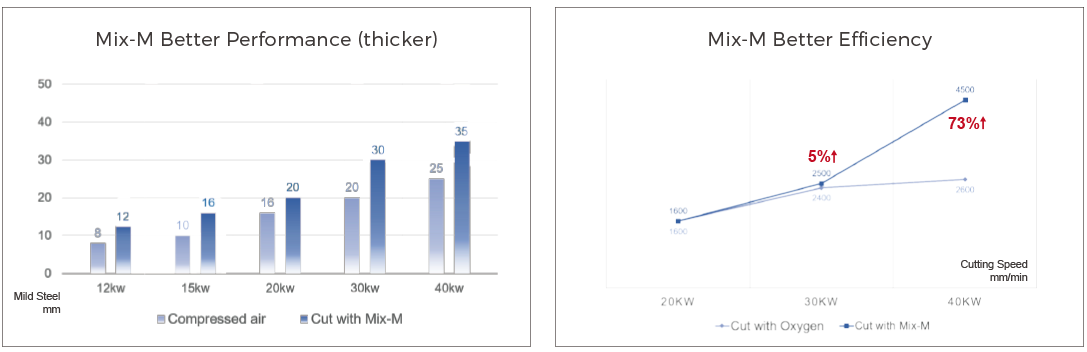

Capacidade de corte
Amostra de dados técnicos

Série HF

Energia da Fonte Laser

Working area

Velocidade máxima de posicionamento do eixo (X/Y)

Aceleração Máxima

Repetibilidade

Peso máximo de carga

3kW - 60kW (optional)

3150mmx1620mm

200m/min

2.8G

0.02mm

2150kg

3kW - 60kW (optional)

4100mmx2100mm

200m/min

2.8G

0.02mm

3840kg

3kW - 60kW (optional)

6200mmx2600mm

160m/min

2.5G

0.02mm

7200kg

3kW - 60kW (optional)

8200mmx2600mm

160m/min

2.5G

0.02mm

9600kg

3kW - 60kW (optional)

10100mmx2600mm

140m/min

1.5G

0.05mm

12000kg

3kW - 60kW (optional)

12100mmx2600mm

140m/min

1.5G

0.05mm

14100kg

3kW - 60kW (optional)

12100mmx3100mm

140m/min

1.5G

0.05mm

16000kg
