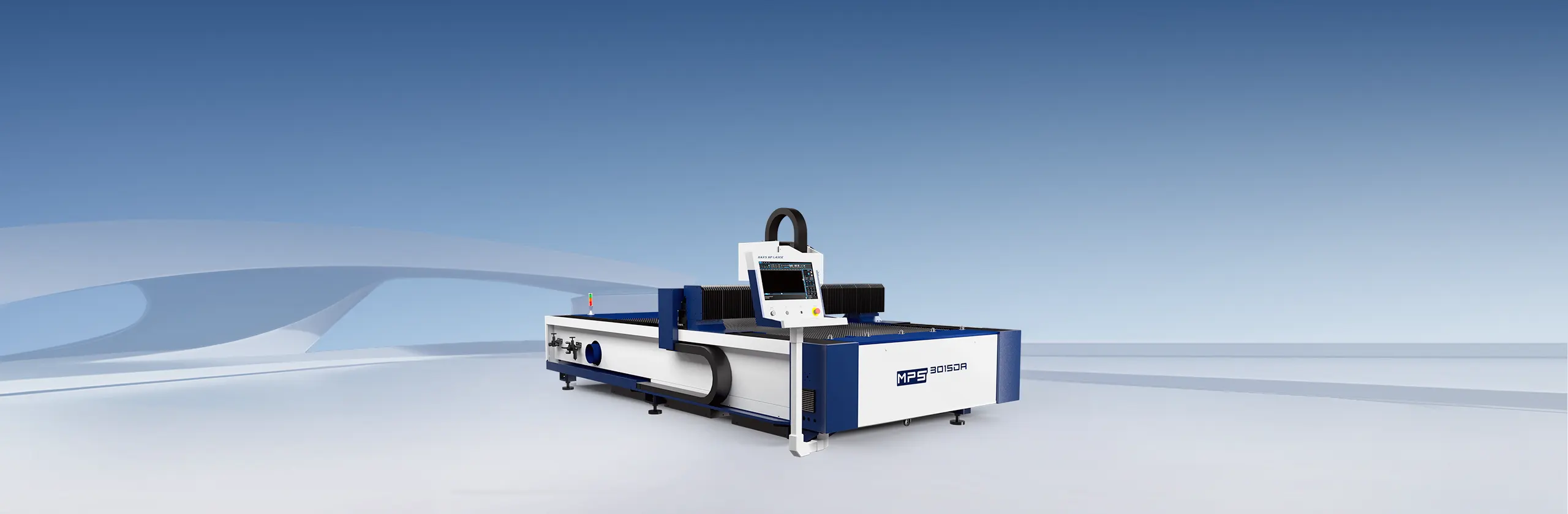

MPS-DA
Operação fácil ⁄ Plataforma única ⁄ Boa dinâmica ⁄ Design contemporâneo Potência disponível: 1.5kW-12kW
MPS-DA Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

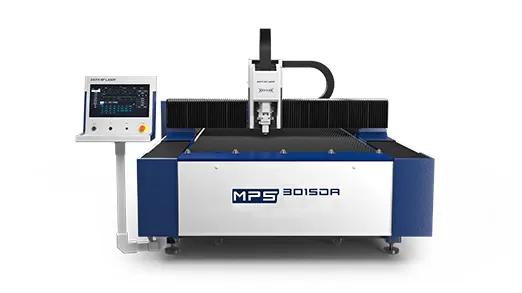

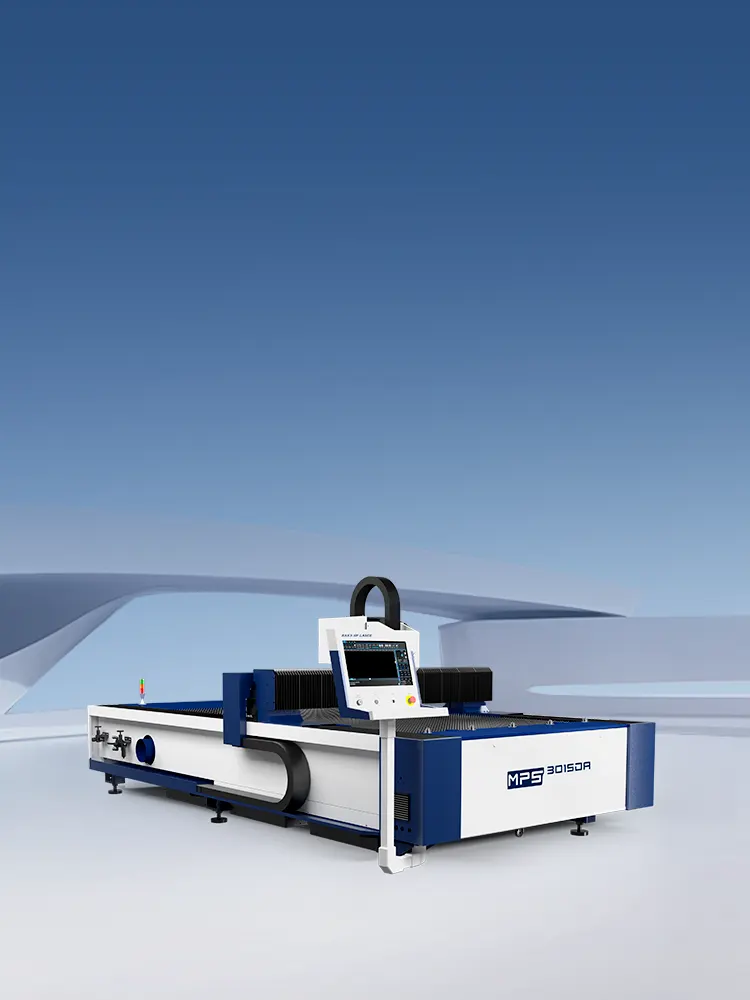

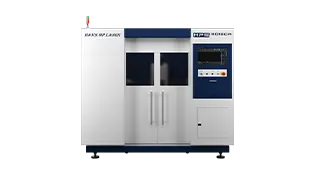

Máquina de corte a laser de baixo custo de funcionamento com alta precisão de processamento
A máquina de corte a laser da série MPS-DA adota a estrutura de transmissão da cremalheira da engrenagem, assegura eficazmente a velocidade e a precisão de funcionamento, pode ser usada para o corte geral da chapa metálica. A série MPS-DA é um dos principais produtos no MP de Han. Tem uma estrutura aberta, desempenho superior, estabilidade e alto desempenho de custo.

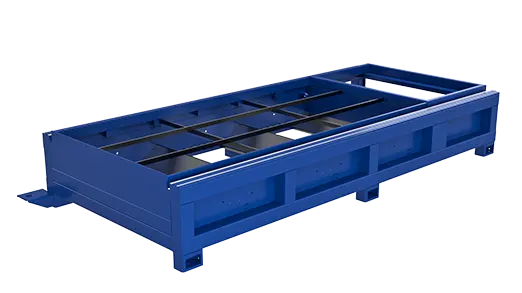

Processamento único



Usinagem pela máquina mestra de usinagem de precisão pórtico de cinco eixos Mitsubishi importada do Japão, processamento único para garantir a qualidade geral de processamento da máquina-ferramenta e a precisão de montagem de toda a máquina.

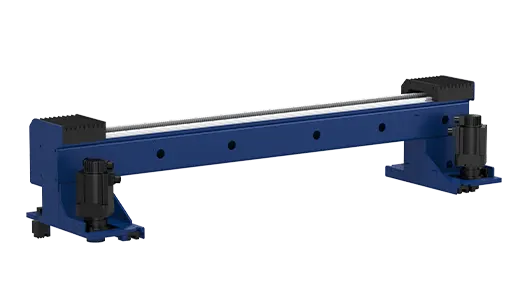

Análise da estrutura de simulação de software CAE



O feixe de favo de mel passa pela análise e estimulação CAE antes da usinagem que garante a qualidade da máquina.

Cabeça de corte a laser desenvolvida independentemente



• Cabeça do laser IR&D de Han, distância focal até ± 5mm

•Ajuste focal de centralização de dois pontos

• Janela de protecção secundária permanente

• Projeto à prova de poeira selado comprovado

• Cabeça acionada por servo-motor, rápida e eficiência

• Compatível com conector QBH da marca principal

Vantagens da Fonte Laser



Os componentes principais da fonte de laser de fibra HL da Han são auto-desenvolvidos e têm as vantagens de boa qualidade de feixe, alta taxa de conversão eletro-óptica, ampla faixa de frequência de modulação, forte capacidade anti-reflexão, alta estabilidade e confiabilidade, bom efeito de processamento e operação livre de manutenção. Ao atender às necessidades dos clientes, ele também pode fornecer serviços personalizados.

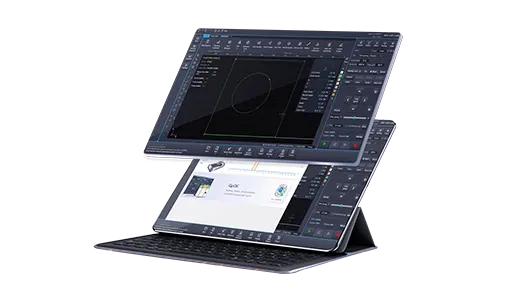

Sistema de controlo



• O sistema de controle é mais racional, bem desenvolvido e estável; com um controlador central para controlar o tempo do equipamento de comutação, componentes chave bem protegidos da vida.

• A interface de software com design amigável, suporta AI, DXF, PLT, Gerber e outros formatos de dados gráficos.

• Os componentes chave elétricos do armário de controle são de Taiwan, Alemanha e Japão.

Capacidade de corte
Amostra de dados técnicos

MPS-DA

Área de trabalho [mm]

Velocidade máxima de posicionamento (X/Y)

Max. Aceleração

Precisão de posicionamento (X/Y)

Repetibilidade(X/Y)

Dimensões (CxLxA)

Potência laser disponível

Polegadas

3000mm×1500mm

120m/min

1.2G

±0.05mm

0.03mm

5000mm×2300mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-3015DA

4000mm×2000mm

100m/min

1.0G

±0.05mm

0.03mm

6000mm×2800mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-4020DA

6000mm×2000mm

100m/min

1.2G

±0.05mm

0.03mm

8500mm×2800mm×1900mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-6020DA

6000mm×2500mm

100m/min

1.0G

±0.05mm

0.03mm

8500mm×4200mm×2400mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-6025DA

8000mm×2500mm

100m/min

1.0G

±0.05mm

0.03mm

10500mm×4200mm×2400mm

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w ⁄ 12000w (optional)

MPS-8025DA

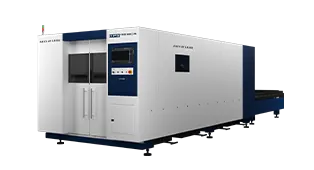

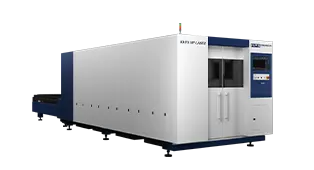

Produtos recomendados
