MPS-CA
Mesa dupla ⁄ Design altamente integrado ⁄ Segurança laser ⁄ Mesa de trabalho interativa paralela Potência disponível: 6kW-60kW
MPS-CA Amostra de dados técnicos
Preencha para download ou entre em contato conosco
Visão geral

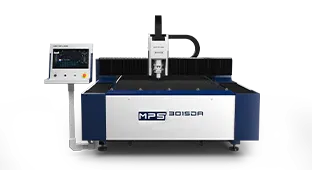

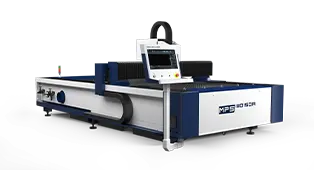

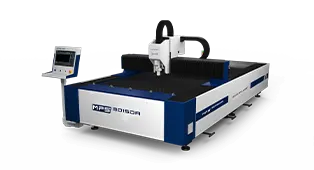

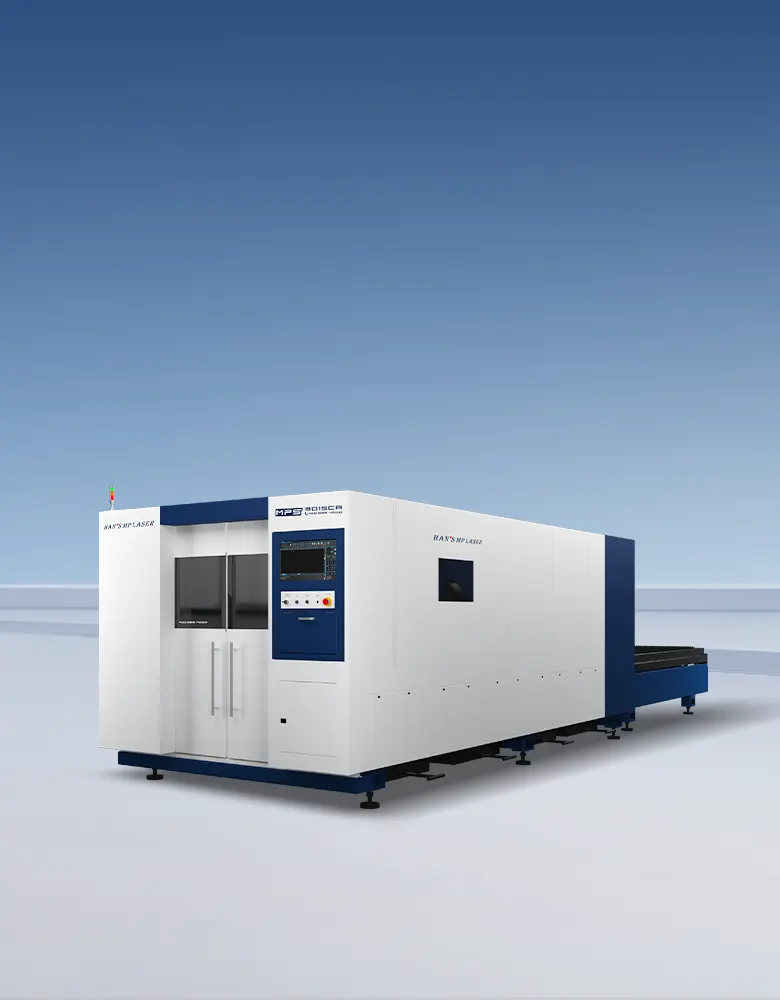

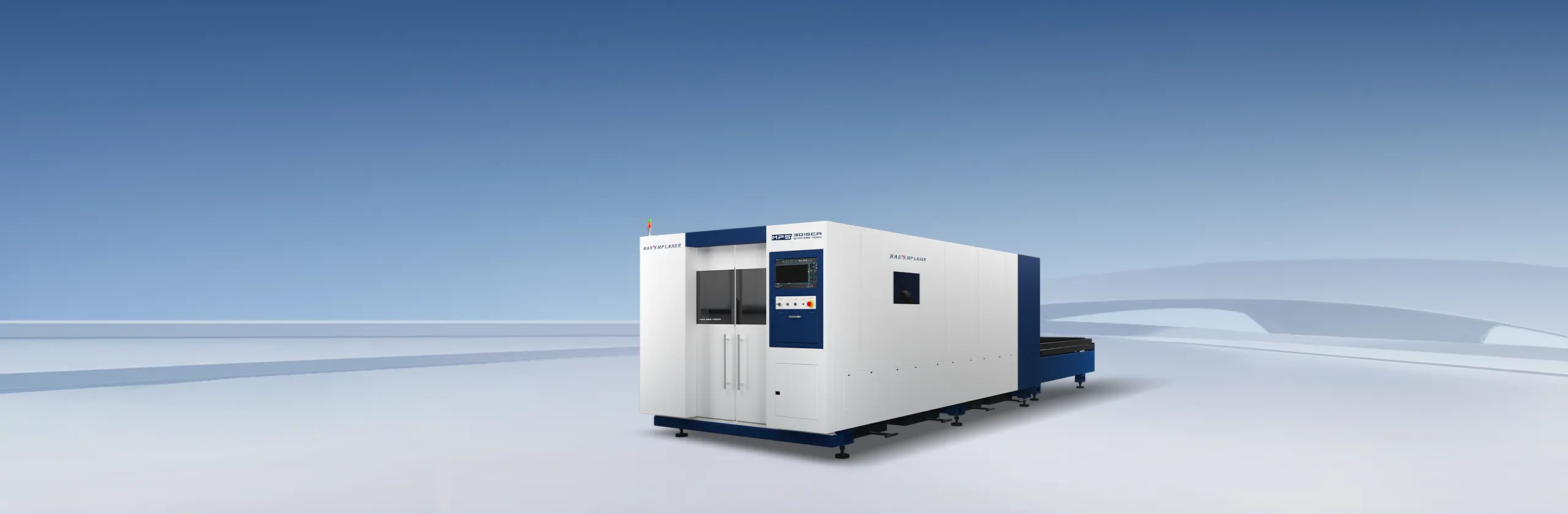

Máquina de corte a laser de fibra óptica de mesa dupla
A série MPS-CA pode atender à demanda de processamento eficiente do corte do laser. Esta série de máquina adota estrutura de cremalheira de engrenagem de acionamento duplo servo, mesa de trabalho interativa paralela e proteção externa de chapa metálica totalmente fechada. É um produto de corte a laser com desempenho superior e alto desempenho de custo.

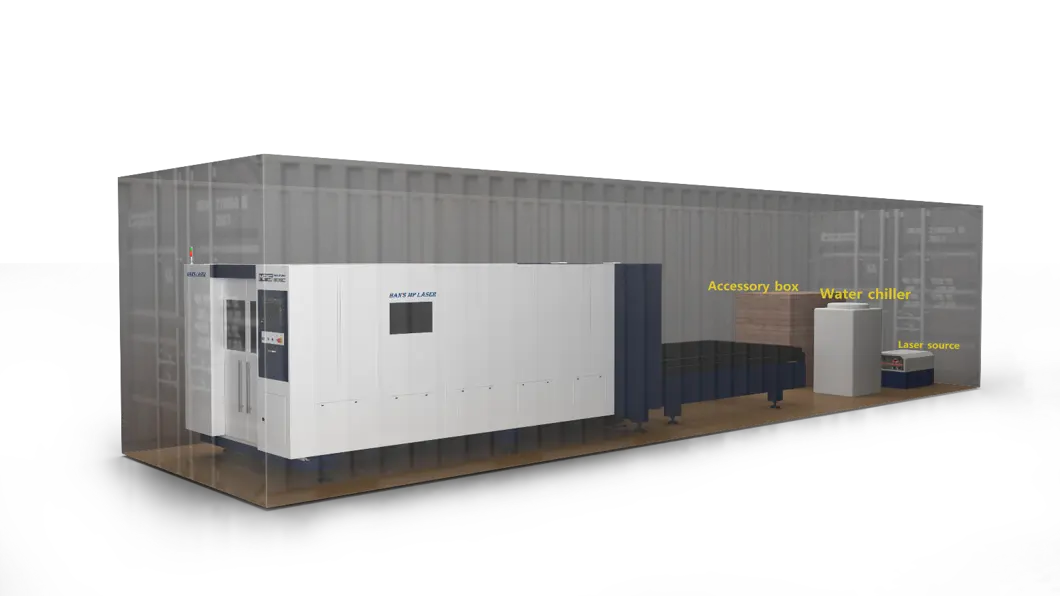

Máquina inteira carregada no recipiente 40GP



A máquina inteira 3015CA pode ser carregada em um recipiente 40GP, o espaço do chão é 25% menos do que o esquema de embalagem anterior, o que economiza muito o custo do frete.

Processamento único



Usinado pelo centro de usinagem de precisão pórtico de cinco eixos Mitsubishi importado do Japão, processamento único para garantir a qualidade geral de processamento da máquina-ferramenta e a precisão de montagem de toda a máquina.

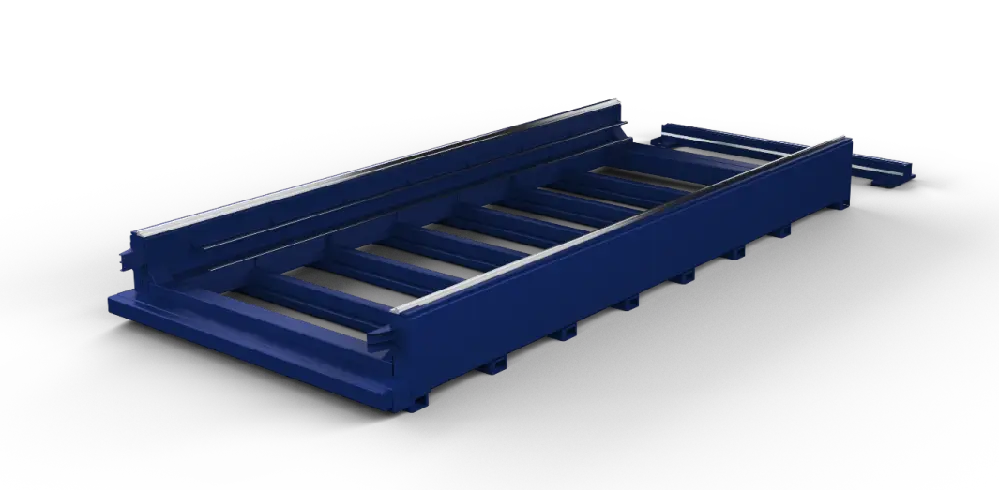

Beam Undergoes Simulação e Análise de Software CAE



O feixe de favo de mel passa pela análise e estimulação CAE antes da usinagem, o que garante a qualidade da máquina.

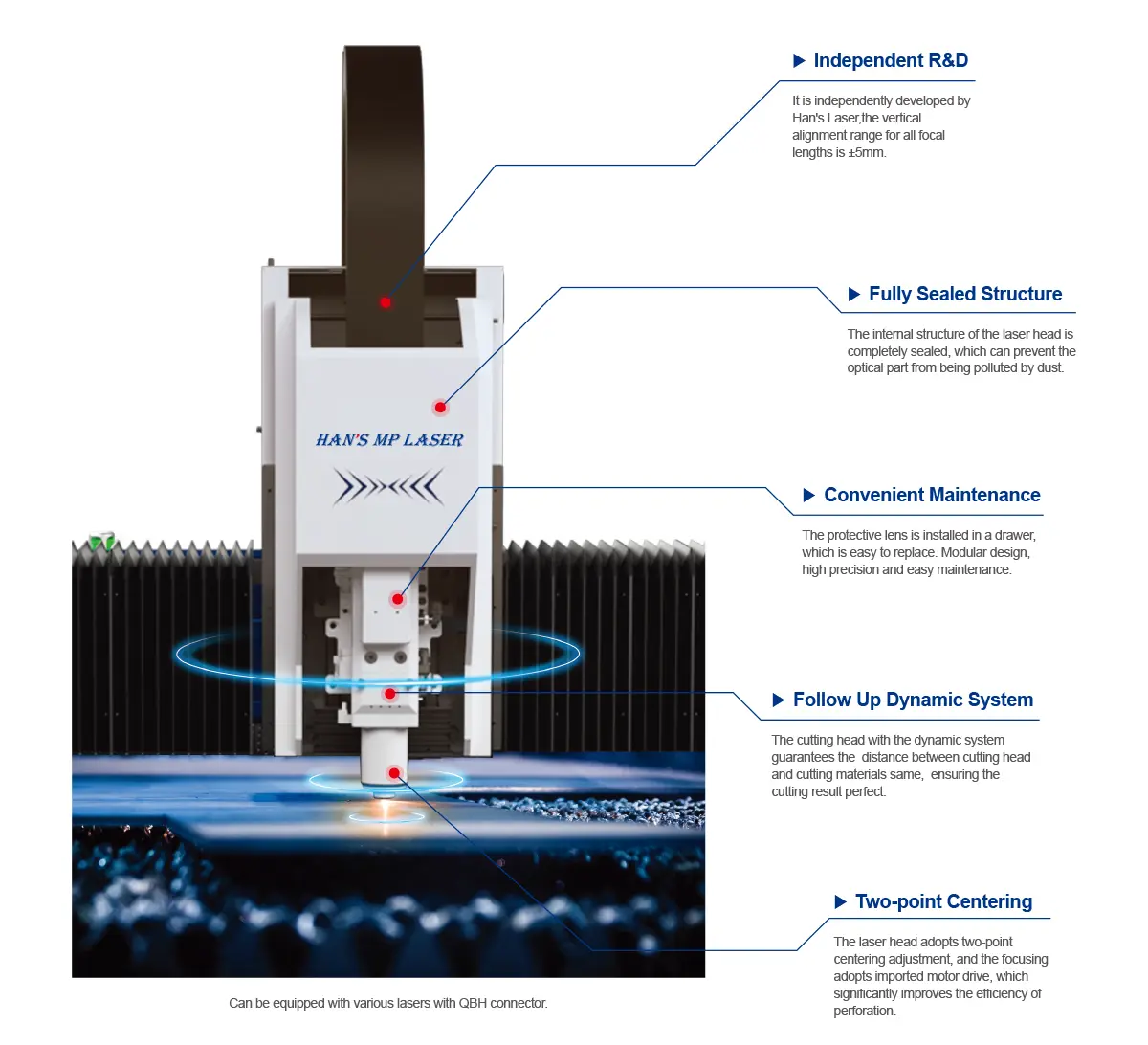

Cabeça de corte a laser desenvolvida independentemente



• Cabeça do laser IR&D de Han, distância focal até ± 5mm

•Ajuste focal de centralização de dois pontos

• Janela de protecção secundária permanente

• Projeto à prova de poeira selado comprovado

• Cabeça acionada por servo-motor, rápida e eficiente

• Compatível com conector QBH da marca principal

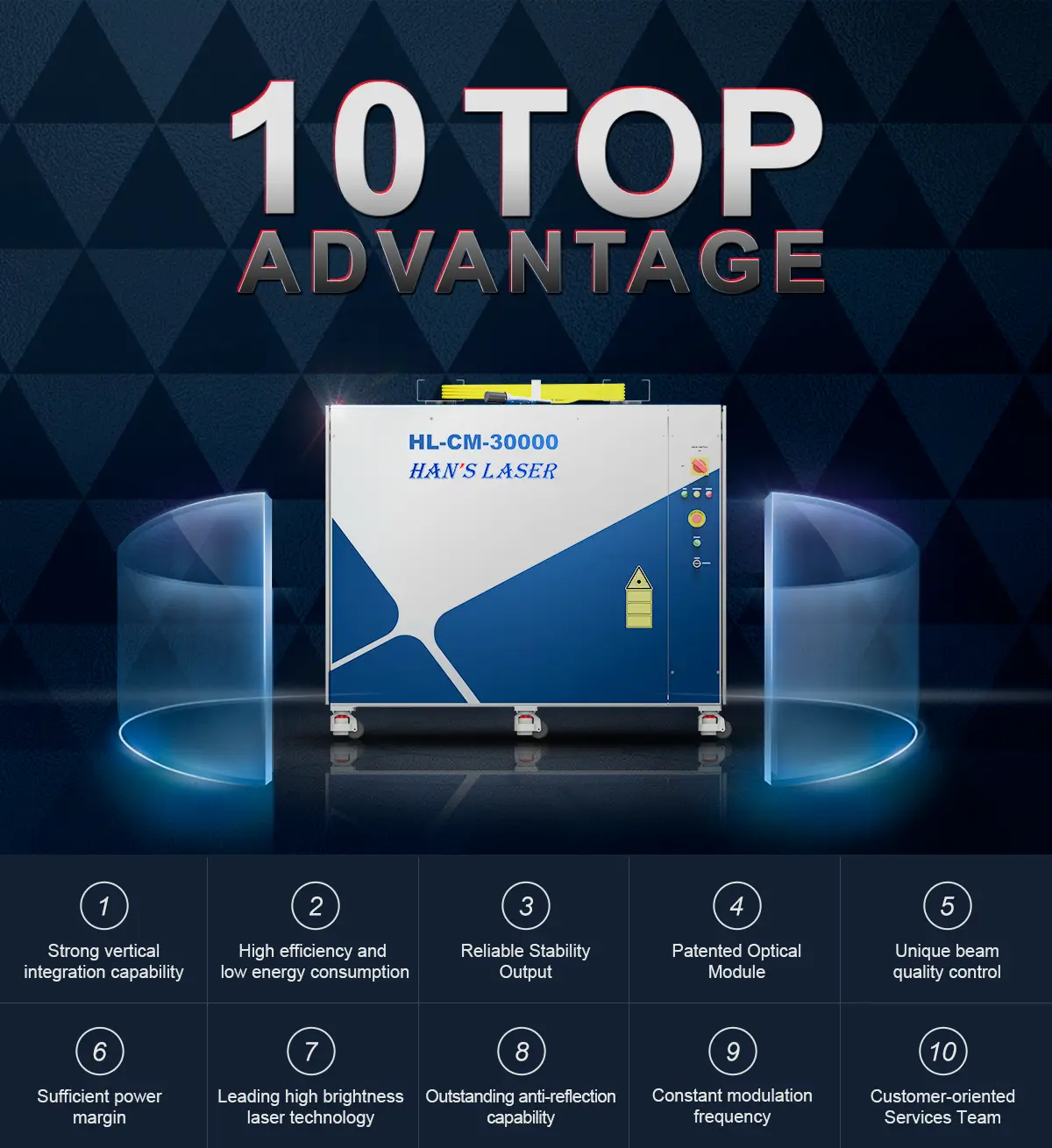

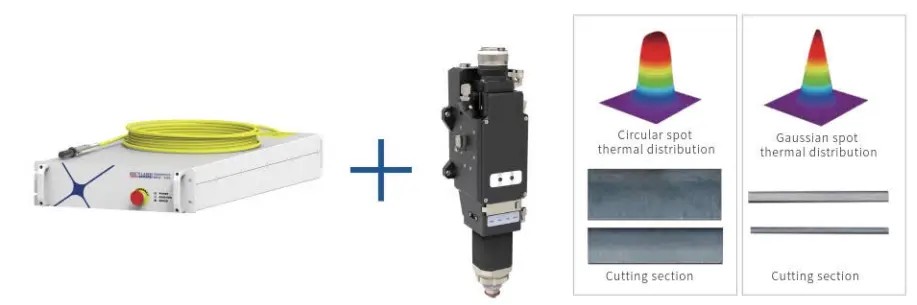

Vantagens da Fonte Laser



Os componentes principais da fonte de laser de fibra HL da Han são auto-desenvolvidos e têm as vantagens de boa qualidade de feixe, alta eficiência de conversão eletro-óptica, ampla faixa de frequência de modulação, forte capacidade anti-reflexo, alta estabilidade e confiabilidade, bom efeito de processamento e operação livre de manutenção. Ao atender às necessidades dos clientes, Han's Laser também fornece serviços personalizados.

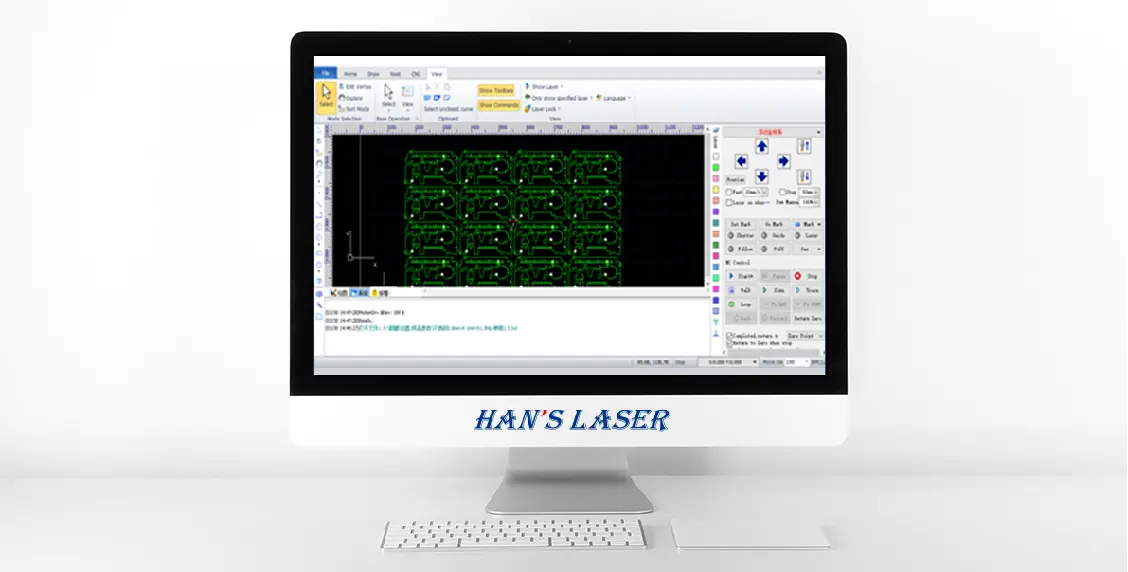

Sistema de controlo



• O sistema de controle é mais racional, bem desenvolvido e estável; O controlador central controla a temporização do equipamento de comutação, o que protege bem a vida útil dos componentes-chave.

• A interface de software com design amigável, suporta AI, DXF, PLT, Gerber e outros formatos de dados gráficos.

• Os componentes chave elétricos do armário de controle são de Taiwan, Alemanha e Japão.

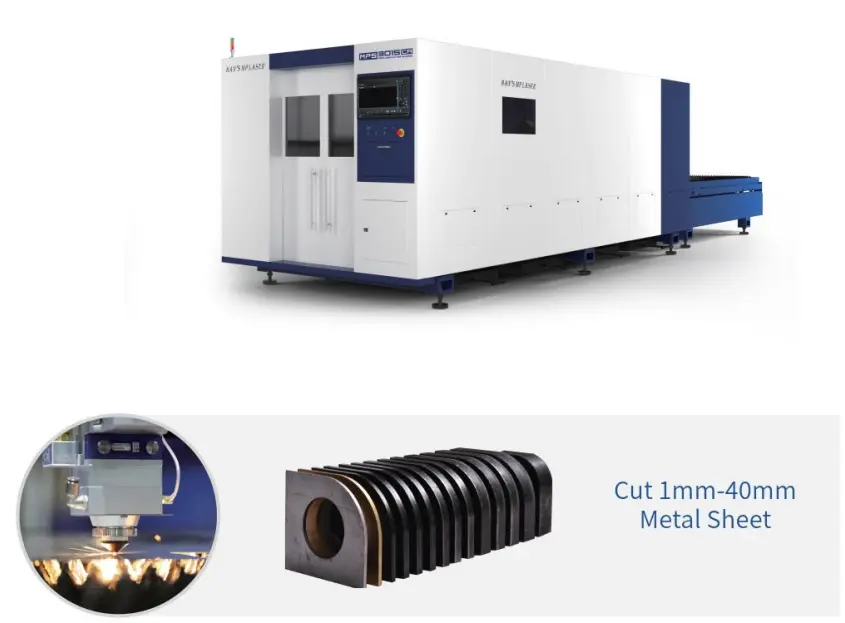

Capacidade de corte
Amostra de dados técnicos

MPS-CA

Área de trabalho [mm]

Precisão de posicionamento (X/Y)

Repetibilidade(X/Y)

Velocidade máxima de posicionamento (X/Y)

Aceleração máxima (X/Y)

Potência laser disponível

Dimensões (CxLxA)

3000mm×1500mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)

8380mm×2220mm×2270mm

4000mm×2000mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)

10700mm×3420mm×2000mm

6000mm×2000mm

±0.05mm

± 0.03mm

120m/min

1.2G

1500w ⁄ 2000w ⁄ 3000w ⁄ 6000w (optional)

14000mm×3420mm×2000mm
